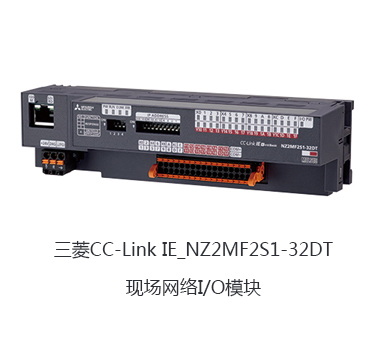

- 三菱CC-Link IE_NZ2MF2S1-32DT_現場網絡I/O模塊
- 編號：NZ2MF2S1-32DT
- 類別：三菱cc-link IE系列
- 評價：( 0 ) 條
- 點擊：22659
產品介紹
三菱CC-Link IE_NZ2MF2S1-32DT_現場網絡I/O模塊;NZ2MF2S1-32DT產品參數說明：
DC輸入：16點，DC24V 6mA 響應時間0/0.2/1/1.5/5/10/20/70ms切換，16點1公共端，正公共端。
晶體管輸出：16點 DC24V 0.5A/1點，4A/1公共端，響應時間1.5ms，16點1公共端，漏型1線式，彈簧夾接線端子。
三菱cc-link模塊NZ2MF2S1-32DT端子排型復合模塊
[輸入規格]
. 輸入形式：DC輸入(正公共端)
. 輸入點數：16點
. 額定輸入電壓：DC24V
. 額定輸入電流：約6mA
. 使用電壓范圍：DC20.4~28.8V(波動率5%以內)
. 最大同時輸入點數：100%
. ON電壓/ON電流：DC15V以上/4mA以上
. OFF電壓/OFF電流：DC5V以下/1.7mA以下
. 輸入電阻：約3.8kΩ
. 響應時間：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. 公共端方式：16點1公共端(端子排型1線式)
. 絕緣方式：光耦合器絕緣
[輸出規格]
. 輸出形式：晶體管輸出(漏型)
. 輸出點數：16點
. 絕緣方式：光耦合器絕緣
. 額定負荷電壓：DC24V
. 使用負荷電壓范圍：DC20.4~28.8V(波動率5%以內)
. 最大負荷電流：0.5A/1點 4A/1公共端
. 最大突入電流：過載保護功能的電流限制
. OFF時泄漏電流：0.1mA以下
. ON時最大電壓降：DC0.3V以下(TYP) 0.5A， DC0.6V(MAX.) 0.5A
. 保護功能：過熱、過負載保護功能
. 響應時間:
OFF->ON：0.5ms以下
ON->OFF：1.5ms以下(電阻負荷)
. 輸出部分外部供給電源:
電壓：DC20.4~28.8V(波動率5%以內)
電流：15mA以下(DC24V，1公共端)不包含外部負荷電流
. 過電流抑制器：齊納二極管
. 輸出端方式：16點1公共端(彈簧夾接線端子1線式)
[標準響應時間] 1ms
[占用站數] 1站分配32點(使用32點)
. 電壓：DC20.4~26.4V(波動率5%以內)
. 電流：79mA以下(DC24V、全部點ON時)不飽含外部負荷電流
[耐電壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[外部配線連接方式]
通信部：RJ-45連接器
單元電源部：單元電源.FG用2個彈簧夾接線端子
輸出輸出部：34點2個彈簧夾接線端子
[通信電纜] 1000BASE-T規格
[外形尺寸H*W*D] 50*200*68mm
三菱CC-Link IE_NZ2MF2S1-32DT價格,NZ2MF2S1-32DT外部連接,NZ2MF2S1-32DT用戶手冊
