通過實例玩轉三菱PLC之數據寄存器
海藍機電文章分享：通過實例玩轉三菱PLC之數據寄存器。
數據寄存器是計算機必不可少的元件，用于存放各種數據。FX2N中每一個數據寄存器都是16bit（最高位為正、負符號位），也可用兩個數據寄存器合并起來存儲32 bit數據（最高位為正、負符號位）。
1）通用數據寄存器D 通道分配 D 0～D199，共200點。
只要不寫入其他數據，已寫入的數據不會變化。但是，由RUN→STOP時，全部數據均清零。（若特殊輔助繼電器M8033已被驅動，則數據不被清零）。
2）停電保持用寄存器 通道分配 D200～D511，共312點，或D200～D999，共800點（由機器的具體型號定）。
基本上同通用數據寄存器。除非改寫，否則原有數據不會丟失，不論電源接通與否，PLC運行與否，其內容也不變化。然而在二臺PLC作點對的通信時， D490～D509被用作通信操作。
3）文件寄存器 通道分配 D1000～D2999，共2000點。
文件寄存器是在用戶程序存儲器（RAM、EEPROM、EPROM）內的一個存儲區，以500點為一個單位，最多可在參數設置時到2000點。用外部設備口進行寫入操作。在PLC運行時，可用BMOV指令讀到通用數據寄存器中，但是不能用指令將數據寫入文件寄存器。用BMOV將 數據寫入RAM后，再從RAM中讀出。將數據寫入EEPROM盒時，需要花費一定的時間，務必請注意。
4）RAM文件寄存器 通道分配 D6000～D7999，共2000點。
驅動特殊輔助繼電器M8074，由于采用掃描被禁止，上述的數據寄存器可作為文件寄存器處理，用BMOV指令傳送數據（寫入或讀出）。
5）特殊用寄存器 通道分配 D8000～D8255，共256點。
是寫入特定目的的數據或已經寫入數據寄存器，其內容在電源接通時，寫入初始化值（一般先清零，然后由系統ROM來寫入）。
應用指令的使用：
概述：
A、助記符和操作數

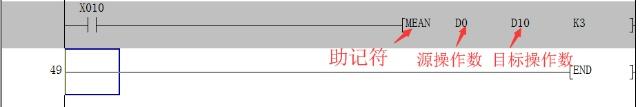

上圖中的例子就是說當X10觸點接通，執行命令MEAN，求3個數據寄存器D0~D2中的數據的平均值，并將結果存到D10中去。
B、32位指令

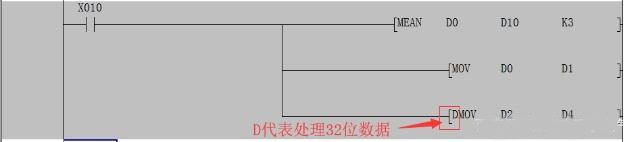

上圖的DMOV指令的意思就是說將D2\D3組成的32位整數中的數據傳送到D4\D5，D2為低16位，D3為高16位。
上圖中MOV表示處理16位數據。
C、脈沖執行指令

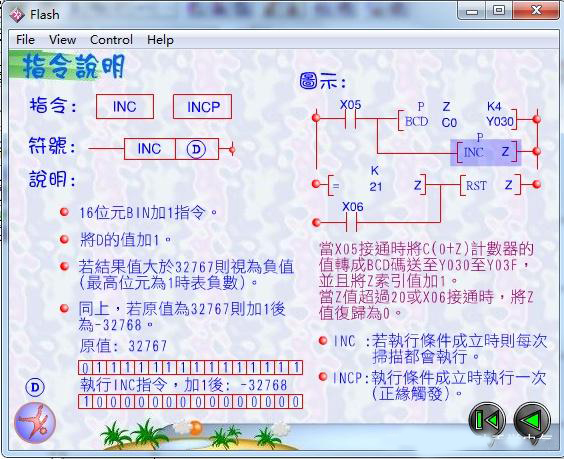

上圖第一行命令的意思是當X11從0變為1的上升沿執行一次INCP，在第三行INC命令，意思是在X11為1的每個掃描周期都需要執行一次INC指令。INCP命令的意思不明白可以看下圖所示
D、變址寄存器
FX系列有16個變址寄存器，V0~V7，Z0~Z7，在傳送和比較指令中變址寄存器V和Z用來在程序執行過程中修改軟元件的編號，循環程序需要使用的變址寄存器。如下圖所示
上圖中Z1的值為4，D6Z1相當于軟元件D10（6+4）,V0的值為50，K100V0的意思就是相當于K150（100+50）。

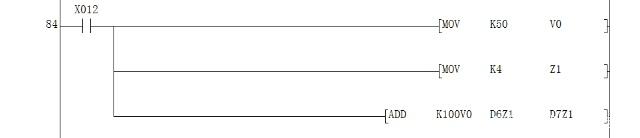

當X12接通，常數50被送到V0,4被送到Z1，ADD指令完成運算K100V0+D6Z1的值并送到D7Z1中取。
如何進行仿真呢？

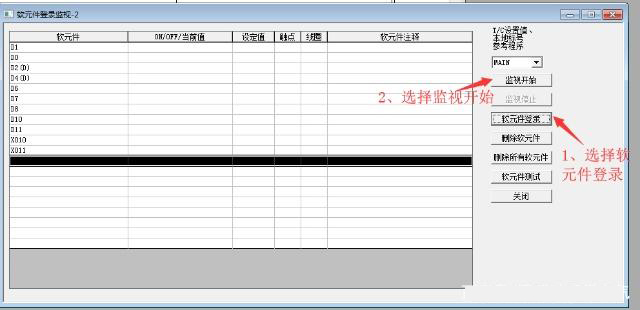

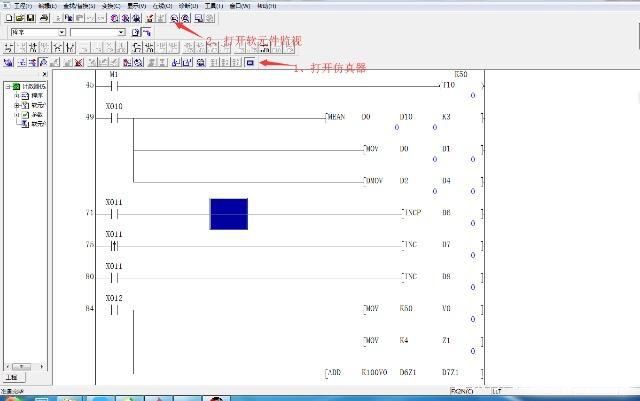

需要用到軟元件登錄監視功能的操作，按如下圖操作，
出現如下圖所示對話框

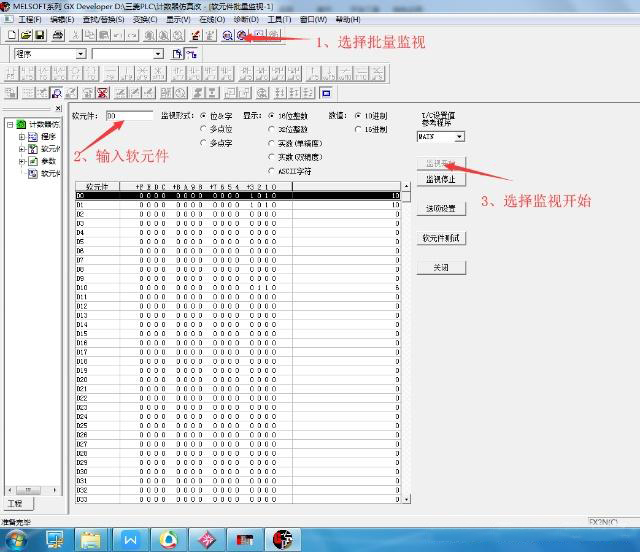

也可以批量監視功能，如下圖操作

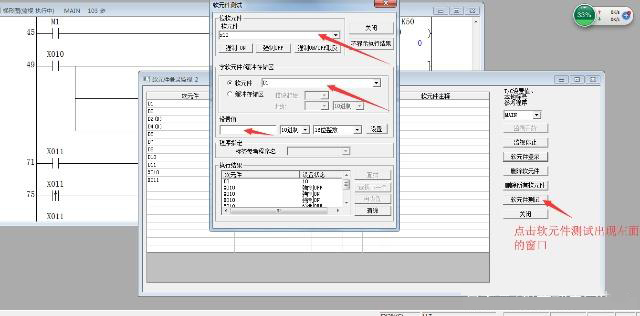

軟元件測試功能一致。
