產品介紹

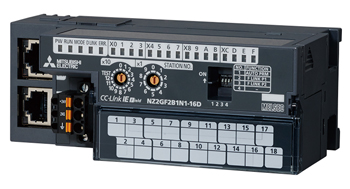

NZ2GF2B1N1-16D參數說明：DC輸入、16點、DC24V、輸入響應時間0~70ms、正極公共端/負極公共端共用、螺釘端子臺、1線式、可連接3個擴展模塊。
[局類型] 遠程設備站
[輸入規格]
. 輸入形式：DC輸入(正/負公共端共用)
. 輸入點數：16點
. 額定輸入電壓：DC24V
. 額定輸入電流：6mA TYP.(DC24V)
. 使用電壓范圍：DC20.4~28.8V
. 最大同時輸入點數：100%
. ON電壓/ON電流：15V以上/4mA以下
. OFF電壓/OFF電流：8V以下/1.7mA以下
. 輸入電阻：約3.8kΩ
. 響應時間
OFF->ON：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
ON->OFF：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. 公共端方式：16點1公共端(端子臺1線式)
. 絕緣方式：光耦合器絕緣
[耐電壓] DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[擴展單元安裝] 可安裝(最大3個)
[循環通信]
. RX/RY點數：16點*(1+擴展單元臺數)
. RWr/RWw點數：20點
[電源]
電壓：DC24V(波動率5%以內)(DC20.4~28.8V)
電流：120mA以下(DC24V時)
[外部配線連接方式]
通信部：RJ-45連接器
單元電源部：單元電源.FG用彈簧夾接線端子
輸入輸出部：18點2接線端子(M3.5螺絲)
[通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
[外形尺寸H*W*D] 50*133*68mm
[重量] 0.30kg
