FX5U-32MT/ES 三菱PLC、系列三菱plc產品和模塊火熱銷售中，價格優惠！并為您提供三菱plc選型、三菱plc報價、技術支持等一條龍服務！歡迎選購！選購熱線：400-8819-130、0755-88356415。

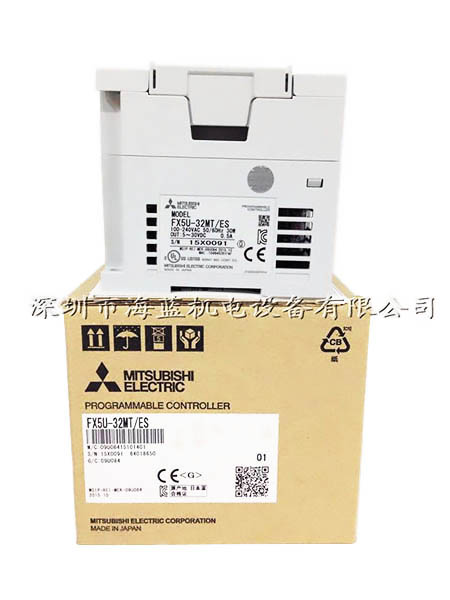

FX5U-32MT/ES參數說明：基本單元,內置16入/16出(晶體管漏型),AC電源
三菱FX系列PLC-FX5U-32MT/ES產品規格詳細介紹如下：
【FX5U-32MT/ES電源規格】
【額定電壓】：AC100~240V
【電壓允許范圍】：AC85~264V
【允許瞬時悼電時間】：l0ms以下
【電源保險絲】：250 3.15A 計時延時保險絲
【沖擊電流】：最大25A 5ms以下/AC100V、最大50A 5ms以下/AC200(
【消耗電力(*1)】：30W
【DC5V電源容量(*3)】：900mA
【DC24V電源容量(*2 *3)】：
對CPU模塊的輻入電路使用服務電源時：400mA
對CPU模塊的軸入電路使用服務電源時：480mA
備注：
*1:CPU模塊可連接最大數量模塊時，且DC24V服務電源達到最大消耗電源時的數值。(包括輸入電路的電流部分)
*2:連接I/O模塊時消耗DC24V服務電盆，致使可使用的電量將減少。
*3: FX5UC-32MT/口為內部供給電源。
【FX5U-32MT/ES輸入規格】
【輸入形式】：漏型/源型
【輸入點數】：16點
【連接狀態】：拆換式端子臺(M3螺絲)
【輸入信號電壓】：DC24V +20%,-15%
【輸入信號電流】：5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
【輸入電阻】：4.3KΩ(X020以后是5.6KΩ)
【輸入ON電流】：3.5mA以上(X020以后，3.5mA)
【輸入OFF電流】：1.5mA以下
【輸入響應頻率數】：
X000~X005：200kHz
X006~X007：10kHz
【輸入響應時間(H/W濾波延遲)】:
X000~X005：ON時2.5μs以下，OFF時2.5μ以下
X006~X007：ON時30μs以下，OFF時50μ以下
【輸入響應時間(數字濾波設定值)】：無,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms(在噪音鴨鉤)
【輸入信號形式:無電壓觸點輸入 漏型】：NPN集電極開路晶體管、源型：PNP集電極開路晶體管

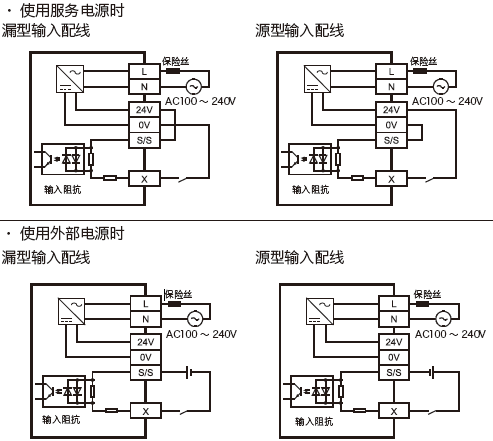

【輸入電路圖】
【FX5U-32MT/ES晶體管輸出規格】
【輸出類型】：晶體管(集電極開路)/漏型輸出
【輸出點數】：16
【連接狀態】：可拆換電子臺(M3螺絲)
【外部電源】：DC5~30V
【最大負載】： 0.5A/1點
【開路漏電流】：0.1mA以下/DC30V
【ON時電壓降低】：1.0V以下(Y000~Y003)、Y004以后1.5V以下
【響應時間】：
Y000~Y003：2.5μs以下/10mA以上 1.5V以下(DC5~24V)
Y004以后：0.2ms以下/200mA以上(DC24V)
【回路絕緣】：光電耦合器絕緣
【顯示輸出表示】：輸出ON時LED燈亮
【輸出電路圖 】
【CPU模塊一般規格】
【使用環境濕度】：0~55℃
【保存環境溫度】：-25~75℃
【使用環境濕度】：5~95%RH,無結露
【保存環境濕度】：5~95%RH,無結露
【耐振動】：
安裝DIN軌道時:
┌─────┬─────┬──────┬─────────┐
│頻率數 │加速度 │單向振動幅度│掃描次數 │
├─────┼─────┼──────┼─────────┤
│5~8.4Hz │無 │1.75mm │X,Y,Z每個方向10次 │
├─────┼─────┼──────┤(合計各80分) │
│8.4~150Hz │4.9m/s平方│無 │ │
└─────┴─────┴──────┴─────────┘
直接安裝時:
┌─────┬─────┬──────┬─────────┐
│頻率數 │加速度 │單向振動幅度│掃描次數 │
├─────┼─────┼──────┼─────────┤
│5~8.4Hz │無 │3.5mm │X,Y,Z每個方向10次 │
├─────┼─────┼──────┤(合計各80分) │
│8.4~150Hz │9.8m/s平方│無 │ │
└─────┴─────┴──────┴─────────┘
【耐撞擊】：147m/s平方，作用時間11ms，以正弦半波脈沖向X,Y,Z各雙方向3次
【接地】：D種接地(接地電阻:100Ω以下)<不可與強電系產品共通接地>
【使用環境】：無腐食性，可燃性氣體，導電性粉塵不嚴重
【使用標準高度】：0~2000m
【安裝場所】：電氣柜內
【過電壓等級】：Ⅱ以下
【污染級別】：2以下
【設備級別】：級別2
