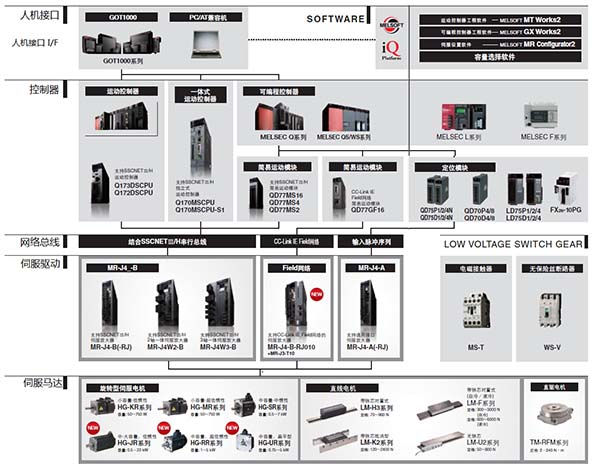

三菱運動控制器高-中-低端拓撲圖
上圖可以看出，三菱的運動控制系統非常完善，使用選擇余地多，劃分如下：
(1) 高端系列
? 32軸運動控制器（SSCNETIII/H總線型）：三菱Q173DSCPU,最新一代運動控制器
? 16軸運動控制器（SSCNETIII/H總線型）：Q172DSCPU,最新一代運動控制器
? 32軸運動控制器（SSCNETIII總線型）：Q173DCPU/Q173HCPU
? 16軸運動控制器（SSCNETIII總線型）：Q172DCPU/Q172HCPU
? 32軸運動控制器（SSCNET總線型）：Q173CPU
? 8軸運動控制器（SSCNET總線型）：Q172CPU
? 16軸一體式運動控制器（SSCNETIII/H總線型）：Q170MSCPU(-S1)
? 16軸一體式運動控制器（SSCNETIII總線型）：Q170MCPU(-S1)
(2) 中端系列
? 16軸簡單運動控制模塊（SSCNETIII/H總線型）：QD77MS16
? 4軸簡單運動控制模塊（SSCNETIII/H總線型）：QD77MS4
? 2軸簡單運動控制模塊（SSCNETIII/H總線型）：QD77MS2
? 16軸簡單運動控制模塊（CCLINK IE總線型）：QD77GF16
? 16軸簡單運動控制模塊（SSCNETIII/H總線型）：LD77MS16
? 4軸簡單運動控制模塊（SSCNETIII/H總線型）：LD77MS4
? 16軸簡單運動控制模塊（SSCNETIII總線型）：LD77MH16
? 4軸簡單運動控制模塊（SSCNETIII/H總線型）：LD77MH4
? 4軸簡單運動控制模塊（SSCNETIII/H總線型）：FX5-40SSC-S
(3) 中低端系列
? 4軸定位控制模塊（SSCNETIII總線型）：QD75MH4
? 2軸定位控制模塊（SSCNETIII總線型）：QD75MH2
? 1軸定位控制模塊（SSCNETIII總線型）：QD75MH1
? 4軸定位控制模塊（SSCNET總線型）：QD75M4
? 2軸定位控制模塊（SSCNET總線型）：QD75M2
? 1軸定位控制模塊（SSCNET總線型）：QD75M1
? 4/2/1軸定位控制模塊（差分通用脈沖型）：QD75D4N/QD75D2N/QD75D1N
? 4/2/1軸定位控制模塊（集電極通用脈沖型）：QD75P4N/QD75P2N/QD75P1N
? 4軸定位控制模塊（差分通用脈沖型）：LD75D4-CM
? 4軸定位控制模塊（集電極通用脈沖型）：LD75P4-CM
? 2軸定位控制模塊（SSCNETIII總線型）：三菱FX3U-20SSC-H
? 2軸定位控制模塊（集電極通用脈沖型））：FX2N-20GM
(4) 低端系列
? 8軸定位控制模塊（差分通用脈沖型）：QD70D8
? 4軸定位控制模塊（差分通用脈沖型）：QD70D4
? 8軸定位控制模塊（集電極通用脈沖型）：QD70P8
? 4軸定位控制模塊（集電極通用脈沖型）：QD70P4
? 1軸定位控制模塊（集電極通用脈沖型）：FX3U-1PG
? 1軸定位控制模塊（差分通用脈沖型）：三菱FX2N-10PG
