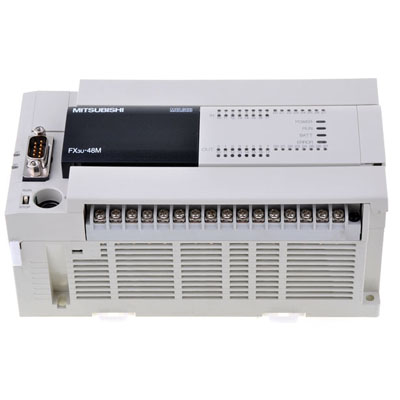

三菱PLC主機24入24出 DC電源漏型FX3U-48MT/DS產品規格說明
 [FX3U-48MT/DS電源規格]
  電源電壓：DC24V
  電源電壓允許范圍：DC16.8~28.8V
  允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行。
  電源保險絲：250V 5A
  沖擊電流：最大35A  0.5ms以下/DC24V
  消耗功率：35W
  DC24V供給電源：無
  DC5V內置電源：500mA以下
 [FX3U-48MT/DS輸入規格]
  輸入形式：漏型/源型
  輸入點數：24點
  輸入的連接方式：拆裝式端子排(M3螺絲)
  輸入信號電壓：DC16.8~28.8V
  輸入阻抗：X0~X5(3.9KΩ)，X6~X7(3.3KΩ)，X010以上4.3KΩ
  輸入信號電流：X0~X5(6mA/DC24V)，X6~X7(7mA/DC24V)，X010以上5mA/DC24V
  ON輸入感應電流：X0~X5(3.5mA以上)， X6~X7(4.5mA以上)，X010以上3.5mA以上
  OFF輸入感應電流：1.5mA以下
  輸入響應時間：約10ms
  輸入信號形式：無電壓觸點輸入
   漏型輸入時：NPN開集電極型晶體管
   源型輸入時：PNP開集電極型晶體管
  輸入回路隔離：光耦隔離
  輸入動作的顯示：光耦驅動時面板上的LED燈亮

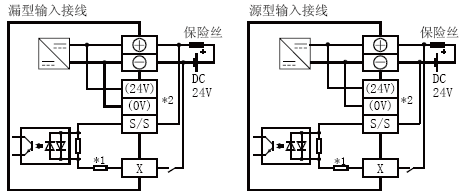

  輸入回路結構圖


 [FX3U-48MT/DS輸出規格]
  輸出種類：晶體管/漏型輸出
  輸出點數：24
  輸出的連接方式：拆裝式端子排(M3螺絲)
  外部電源：DC5～30V
  最大電阻負載：0.5A/1點
   每個公共端的合計負載電流如下
    - 輸出1點/1個公共端：0.5A以下
    - 輸出4點/1個公共端：0.8A以下
    - 輸出8點/1個公共端：1.6A以下
  最大感性負載：12W/DC24V
    每個公共端的合計負載電流如下
    - 輸出1點/1個公共端：12W/DC24V
    - 輸出4點/1個公共端：19.2W/DC24V
    - 輸出8點/1個公共端：38.4W/DC24V
  開路漏電流：0.1mA以下/DC30V
  ON電壓：1.5V以下
  OFF->ON響應時間:Y0~Y2 5μs以下/10mA以上(DC5~24V)；Y3以后0.2ms以下/200mA以上(DC24V)
  ON->OFF響應時間:Y0~Y2 5μs以下/10mA以上(DC5~24V)；Y3以后0.2ms以下/200mA以上(DC24V)
  回路隔離：光耦隔離
  輸出動作的顯示：光耦驅動時面板上的LED燈亮
  輸出回路的結構圖


 [FX3U-48MT/DS外形尺寸W*H*D] 182*86*90mm
 [FX3U-48MT/DS重量] 0.85kg
