三菱PLC-FX系列的廣場噴泉編程
文章導讀：三菱PLC-FX的廣場噴泉編程（3種）
案例展示：
一個廣場噴泉池中有A、B、C三組噴頭。這個廣場噴泉設計要求是這樣的：噴泉的噴水規律是：當按下啟動按鈕，A噴頭先噴5秒，然后是B、C噴頭同時噴8秒，再然后B仍然噴4秒，緊接著A、C組噴頭同時噴5秒，再接著A、B、C三組同時噴8秒，最后A、B、C三組同時停止1秒。這為一個順序，之后的是循環之前的過程，直到按下停止按鈕整個系統才會停止噴水。
該設計所用設備是三菱FX3U系列，該噴泉示意圖如下：

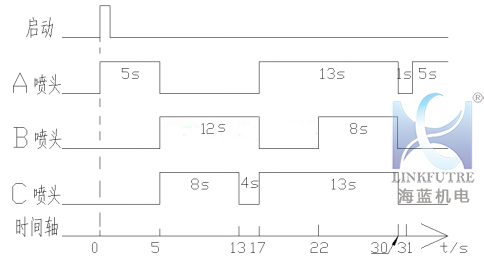

該噴泉的時序圖如下：

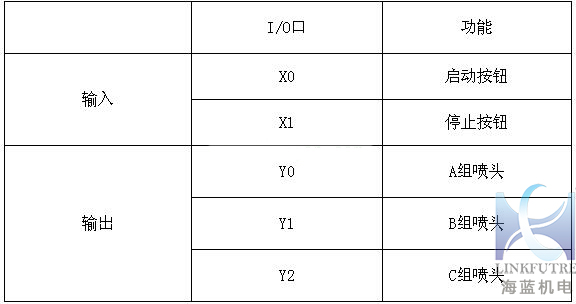

PLC的I/O分配表：
編程方法一：
利用比較指令直接輸入大于小于等于符號編寫實現設計要求。

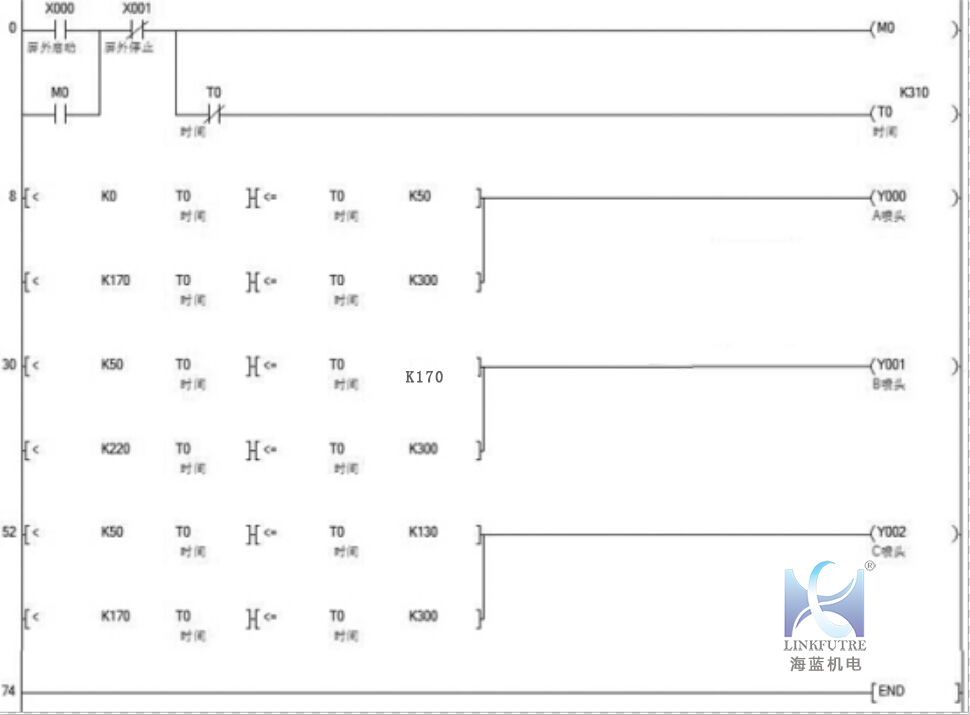

實例程序如下：
編程方法二：
利用ZCP指令編寫程序，ZCP指令的源操作數[S·]均為K、H、KnX、KnY、KnM、KnS、T、C、D、V、Z，其目標操作數[D·]均為Y、M、S。該指令是將一個源操作數[S·]的數值與另兩個源操作數[S1·]和[S2·]的數據進行比較，結果送到目標操作元件[D·]中，源數據[S1·]不能大于[S2·]。
指令格式如下：

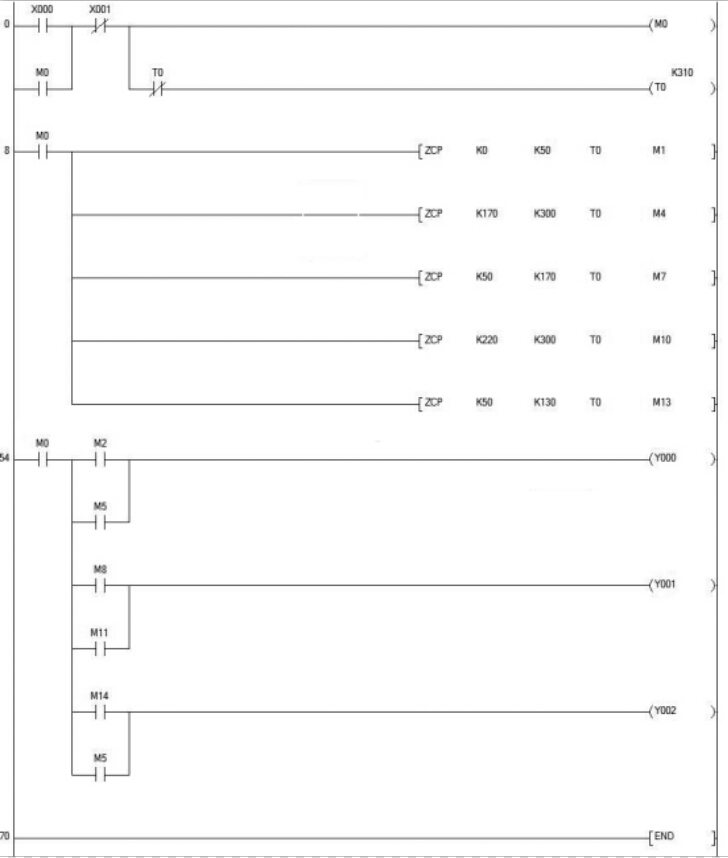

實例程序如下：
編程方法三：
利用增量式凸輪控制指令INCD編寫程序。

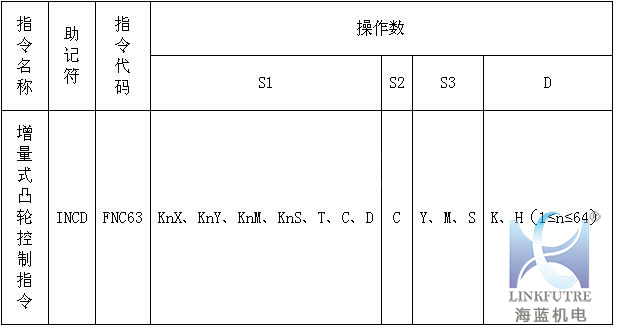

指令格式如下：

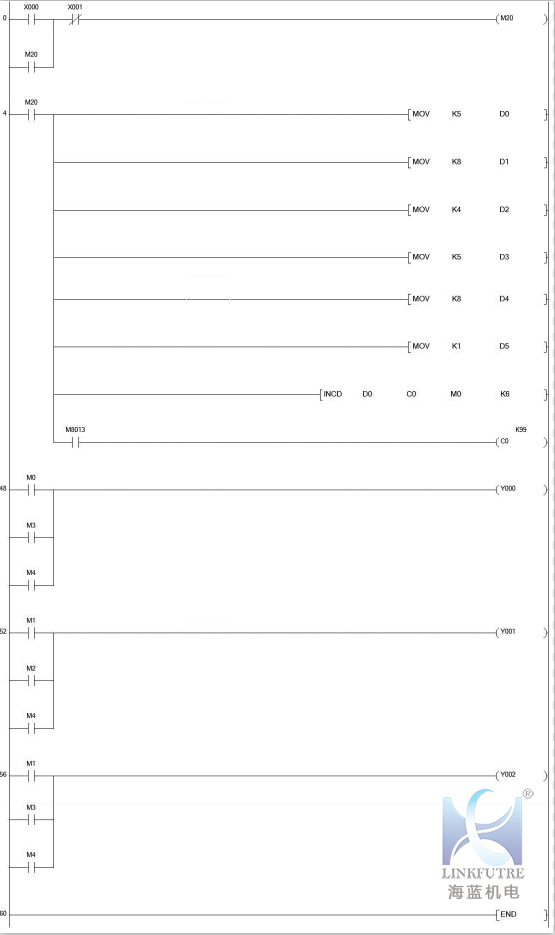

根據如下程序先說明INCD D0 C0 M0 K6指令
D0：源寄存器起始地址，在程序前先將設定時間的常數給定了D0~D5；
C0：計數器則是按M8013脈沖計數；
M0：目標位元件初始地址，這里包括M0~M5；
K6：指定參預運算的元件范圍，只能是數值，而且范圍是1≤n≤64。
實例程序如下：
上述就是關于三菱PLC-FX的廣場噴泉三種編程實例的內容了，需要了解更多的小伙伴，請關注我們哦。
