FR-A840-06100-2-60（250K)/FR-A840-250KW，三菱直銷,說明書,代理商,機械專用FR-A540-250K FR-A740-250K-CHT,海藍機電為您提供專業三菱變頻器選型、三菱變頻器報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。

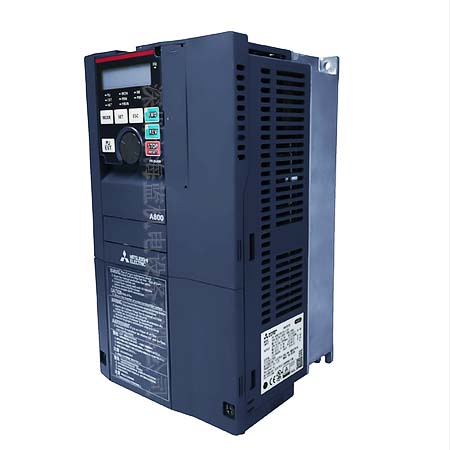

FREQROL-A800 高性能·高性能變頻器FREQROL - 800系列三相400V
三菱變頻器FR-A840-250KW規格參數：
【變頻器（ND）額定容量】： 250KW
【適用電機容量（kW）】
SLD：315
LD：280
ND（默認設置）：250
HD：220
【產量 額定容量（kVA）】：
SLD：465
LD：417
ND：（默認設置）367
HD：329
【額定電流（A）】
SLD：610
LD：547
ND：（默認設置）481
HD： 432
【過載電流額定值】
SLD：110％60秒，120％3秒（反時限特性）環境溫度40°C
LD：120％60秒，150％3秒（反時限特性）環境溫度50°C
ND：（默認設置） 150％60秒，200％3秒（反時限特性）環境溫度50°C
HD：200％60秒，250％3秒（反時限特性）環境溫度50°C
【電壓】：3相380至500V
【再生制動轉矩 最大值·允許使用率】： 100％扭矩·連續
【電源電壓等級】：三相400V級
【額定輸入交流電壓·頻率】：3相380至500 V 50 Hz / 60 Hz
【交流電壓允許變化】：323至550 V 50 Hz / 60 Hz
【頻率容差變化】：±5%
【供電設備容量（KVA）】：
SLD：465
LD：417
ND：（默認設置） 367
HD：329
【保護結構（JEM 1030）】： 開放式（IP00）
【冷卻方法】：強制風冷
【近似質量（kg）】：166
三菱變頻器FR-A840-250KW控制規范
【控制方法】：Soft-PWM控制/高載波頻率PWM控制（V / F控制，高級磁通矢量控制，實際無傳感器矢量控制可選）/最佳勵磁控制/矢量控制/ PM無傳感器矢量控制
【輸出頻率范圍】：0.2?590 Hz（高級磁通矢量控制，實際無傳感器矢量控制，矢量控制，PM無傳感器矢量控制上限頻率為400 Hz）。
【頻率設置分辨率】
模擬輸入：0.015Hz / 60Hz的（終端2,4：0?10V / 12位），0.03Hz / 60Hz的（終端2,4：0?5V / 11位，0?20mA的/ 11位左右，終端1：0?±10V / 12位） ，0.06Hz / 60Hz（端子1：0至±5V / 11位）
數字輸入：0.01Hz
【頻率準確度】：
模擬輸入：在最大輸出頻率的±0.2％范圍內（25°C±10°C）
數字輸入：設定輸出頻率的0.01％以內
【電壓/頻率特性】：基本頻率0至590 Hz可選設置恒定轉矩·減小轉矩模式，V / F 5點可調節可選
【起動轉矩】：
SL等級：120％0.3 Hz
LD等級：150％0.3 Hz
ND等級：200％0.3 Hz
HD等級：250％0.3 Hz（真實無傳感器矢量控制，矢量控制）
【轉矩提升】：手動轉矩提升
【加速/減速時間設置】：0?3600 s（加減速時可單獨設定）線形，S形加減速模式，齒隙計數器加減速可選
【直流制動】：工作頻率（0至120 Hz），工作時間（0至10 s），工作電壓（0至30％）變量（感應電機）
【失速預防操作水平】：可操作的電流水平可選，可選或不可用。SL等級：0至120％，LD等級：0至150％，ND等級：0至220％，HD等級：0至280％
【扭矩極限水平】： 可以設置轉矩極限值（0至400％變量）（真實無傳感器矢量控制，矢量控制，PM無傳感器矢量控制）
三菱變頻器FR-A840-250KW操作規范
【駕駛功能/運行功能】：上限頻率，下限頻率，多速運行，減速動作模式，熱保護器，直流制動，開始上限頻率，下限頻率，多速運行，減速動作模式，熱保護器，直流制動，啟動頻率，JOG運轉，輸出停止（ MRS），失速防止，避免再生，加強激勵減速時，直流電源，頻率跳躍，轉速顯示，自動重啟動，商用開關序列，遠程設置，自動加速和減速，智能模式，重試功能，載波頻率選擇，高響應電流限制，正逆止，操作模式選擇，滑差補償，閉環控制，負載轉矩高速的頻率控制，速度平滑控制，橫動，自動調諧，應用馬達選擇，增益調整，RS-485通信，PID控制，PID預充電功能，簡單的舞者控制，冷卻風扇操作選擇，停止選擇（減速停止 速度調節，轉矩控制，位置控制，預勵磁，轉矩限制，轉矩限制，轉矩限制，轉矩限制，測試操作，控制電路的24 V電源輸入，安全停止功能，阻尼控制
【頻率設定信號】
模擬量輸入端子的數量：3點
模擬輸入端子規格：端子2和4：0至10 V，0至5 V，4至20 mA（0至20 mA）可選端子1：-10至+10 V，-5至+5 V可選
數字輸入：通過M撥號在操作面板上輸入參數單位。BCD 4位或16位二進制（當使用選件FR-A 8 AX時）
【開始信號】：獨立正轉/反轉，啟動信號自保持輸入（3線輸入）可選
【輸入信號】：
終端點數（接點輸入）：12點
脈沖序列輸入：100 kpps
輸入端子可選信號：低速操作命令時，中速運轉指令，高速操作命令時，第二功能選擇，終端4輸入選擇，JOG運行選擇，瞬間停電再啟動選擇，拉他的周圍，輸出停止，啟動自保持選擇，正轉指令，反向輸入信號可通過指令進行變更，變頻器復位Pr.178?Pr.189（輸入端子功能選擇）。
【輸出信號】：
輸出終端（集電極開路輸出）點數：5點
輸出端子數量（繼電器輸出）：2點
輸出端子可選信號：在變頻器運行過程中，頻率到達，瞬時停電/欠壓，過載報警，輸出頻率檢測，Pr.190至Pr.196（輸出端子功能選擇）異常可以改變輸出信號。變頻器報警代碼可以從集電極開路輸出（4位）。
輸出端子可選信號（安裝選件時）：——
顯示終端輸出端子的數量：2點
顯示儀表輸出端子規格：最大2.4 kHz：1點最大DC 20 mA：1點<電壓輸出（通用）>最大DC 10 V：1點
脈沖輸出：50 kpps
顯示儀表輸出端子可選信號： Pr.54 FM / CA引腳功能選擇允許您更改顯示器。<電壓輸出>監視器可以通過Pr.158 AM端子功能選擇進行更改。
三菱變頻器FR-A840-250KW顯示
【操作面板】
操作條件：輸出頻率，輸出電流，輸出電壓，頻率設定值。Pr.52操作面板主監視器可通過主監視器選擇進行更改。
內容異常：顯示保護功能運行過程中的異常內容，記錄異常內容8次，保護功能運行前的輸出電壓，電流，頻率，累計通電時間，年，月，日，時間
三菱變頻器FR-A840-250KW保護/報警功能：
<保護功能>
加速過電流斷路，恒速過電流中斷，減速/停止在過電流截止，在再生過電壓截止加速度，再生過電壓閉鎖期間是恒定的速度，在再生過電壓跳閘減速/停止，變頻器過載切斷期間（電子熱），電機過載切斷（電子熱），散熱片過熱，瞬間停電，欠壓，輸入相位，通過失速防止停止時，檢測出，制動晶體管異常檢測，輸出側接地故障的過電流，輸出短路，輸出相位，外部熱操作中，PTC熱敏電阻器的操作，選擇異常，通信選項異常，所述參數存儲裝置異常時，PU遺漏，重試次數過量，參數存儲裝置異常時，CPU異常，電源短路/ RS-485的終端控制面板功率短，DC24V電源故障時，輸出電流檢測值異常，則沖擊電流抑制電路的故障，通信錯誤（體），模擬輸入錯誤，USB通信錯誤，Sefute 4 mA輸入損耗錯誤，PID預充電錯誤，PID信號錯誤，選件錯誤，反向減速錯誤，內部電路故障，內部溫度異常
<報警功能>
風扇故障，失速防止（過電流），失速防止（過電壓），再生制動預報警，電子熱報警，PU停止，限速顯示（速度極限時輸出），則參數副本，安全停止期間，維持時間1?3個，USB主機異常，起源設置錯誤報警，返回到原點不完整的報警，尋的參數設置報警，操作面板鎖，密碼設置，參數寫入錯誤，拷貝操作錯誤，24V外接供電運行期間風扇內部空氣循環故障。
三菱變頻器FR-A840-250KW使用環境
【環境溫度】：-10℃?+ 50℃（不結冰）（LD，ND，HD等級），-10℃?+ 40℃（不結冰）（SLD級）
【環境濕度】：95％RH或更低（無冷凝）（帶基材涂層，IP55兼容產品），90％RH或更低（無冷凝）
【存儲溫度】：-20°C至+ 65°C
【氣氛】： 室內（無腐蝕性氣體，易燃氣體，油霧，灰塵）
【高度/振動】： 海平面在1000m以下?2.9m/s2以下、10～55Hz（X、Y、Z各方向）
【通信】 RS-485，CC-Link，CC-Link IE，DeviceNet，PROFIBUS-DPV 0，FL-net遠程I / O，Modbus RTU，SSCNET III，SSCNET III / H
【價格】：面價
