三菱PLC定位模塊FX2N-20GM|三菱原裝正品FX2N-20GM現貨特賣|硬件|編程手冊|參數設置方法|價格，服務熱線：400-8819-130、0755-88356415。
三菱PLC定位模塊FX2N-20GM介紹：
直線插補,圓弧插補值對應了的同時進行2軸控制。
不連接主機,可單獨駕駛(I/O擴展)。
1臺2軸控制,FX2N,FX3U系列最大8臺,FX2NC序列最大4臺,FX3UC序列最大7～8臺連接,可以控制多個軸。
最大200kHz的脈沖輸出。(插值時100kHz)
配備了一個手動脈沖發生器的連接功能及絕對位置檢測功能。
可以在可視化編程軟件流程圖式的程序開發。

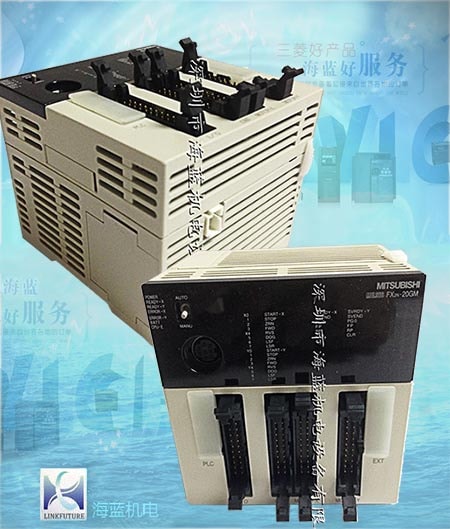

三菱PLC定位模塊FX2N-20GM
詳細規格說明：
【控制軸數】：2軸
【插補功能】：2軸直線插補,2軸圓弧插補
【脈沖輸出方式】：集電極開路系統
【脈沖輸出形式】：CW/CCW脈沖串,脈沖+方向
【最大頻率】：為200kHz(100kHz的插補運算)
【加減速處理】：自動梯形加減速
【控制單元】：pulse,毫米,10- 1英寸,脈沖
【定位范圍】：
-999,999~+999,999*(最小指令單位)脈沖]
-999,999~+999,999[*(最小指令単位)mm]
-999,999～+999,999[*(最小指令単位)*10 -1 英寸]
-999,999~+999,999*(最小指令單位)度]
最小指令單位時,可設置為 *1,*10-1,10*-2或*10-3
脈沖單元時,可設置為 *1,*10 1,*102,*103
【程序語言】：Code號碼方式
【位置數據】：塊指定(X,Y軸軸,同時2軸)：0～99(100塊)
【手動脈沖發生器的連接】：可以連接(集電極開路型)
【絕對位置檢測(ABS當前值讀取)】：參數進行設定
【程序存儲器】：7.8K步(內部RAM,電池備份)
【輸入和輸出點占用】：8點
【適用機型】：FX2N、FX3U、FX2NC、FX3NC;與FX2NC系列PLC連接時,必須要FX2N-CNV-IF;與FX3UC系列PLC連接時,必須要FX2N-CNV-IF或FX3UC-1PS-5V
【重量】：0.4Kg
【電源電壓】：DC 24V＋10% - 15%(外部電源)
【容許瞬時停電時間】：5ms以下
【耗電量】：10W
【電源保險絲】：125V 1A
【控制輸入】：[操作開關] MANU(手動)/ AUTO(自動運行)
[操作系統] FWD(手動前進),RVS(手動相反),ZRN(機床回零), (X0~X7也被用來作為通用輸入,中斷輸入)啟動(自動啟動),STOP(停止),手動脈沖發生器,步進驅動器輸入(參數設置)
[機械] (共用X0~X7通用輸入,手動脈沖發生器輸入)4點DOG(近點信號),LSF(正向限位),LSR(反向旋轉限制),中斷
[伺服系統] SVRDY(伺服準備好),SVEND(伺服年底),PG0(零信號)
[通用](共享中斷輸入,手動脈沖發生器輸入)X0~X7機身,(八進制數)X10~X67的功能塊連接可擴展
【輸入信號電壓】：[START,STOP,ZRN,FWD,RVS,LSF,LSR,DOG,X 0～7] DC 24V±10 %(內部供電)
SVRDY [0],SVEND,PG DC5V～24 V±10%
【輸入信號的形式】：NPN開路集電極晶體管輸入或觸點輸入
【輸入信號電流】：[START,STOP,ZRN,FWD,RVS,LSF,LSR,DOG,SVRDY,SVEND,X0～7] 7mA/DC24V
[PG0] 11.5mA/DC24V
【輸入ON靈敏度】：[START,STOP,ZRN,FWD,RVS,LSF,LSR,DOG,SVRDY,SVEND,X0～7] 7mA/DC24V
[PG0] 11.5mA/DC24V
【輸入OFF靈敏度】：[START,STOP,ZRN,FWD,RVS,LSF,LSR,DOG,X0～7]1.5mA以下
[SVRDY,SVEND] 0.3mA以下
[PG0] 0.5mA以下
【輸入讀取速度】：[START,STOP,ZRN,FWD,RVS,LSF,LSR,SVRDY,SVEND]約3ms
[DOG] 約0.5ms
[PG0] 約16μs
[X0～X7(通用輸入作為玩家使用時)]約3ms
【電路絕緣】：光電耦合器絕緣
【表示動作】：輸入ON時LED點燈
【輸出數】：[定位單元驅動輸出] (FP,RP,CLR)3點
[定位裝置通用輸出] (Y00~Y07) 8點
【輸出形式】：[FP,RP] 選擇脈沖串(FP)/反向(RP)或脈沖串(PLS)+方向(DIR)可前進。
[CLR] 原點回歸的動作完畢時ON
【輸出方式】：開集極晶體管輸出
【額定負載電壓】：[FP/RP] DC5V~24V
[CLR] DC5V~24V
【最大負載電流】：[定位單元驅動輸出] 20mA
[定位裝置通用輸出] 50mA
【ON時最大電壓降】：0.5 V以下(CLR是1.5以下)V
【OFF時泄漏電流】：0.1毫安/ DC 24V以下
【輸出頻率】：200KHZ在100kHz(插值)
