產品介紹

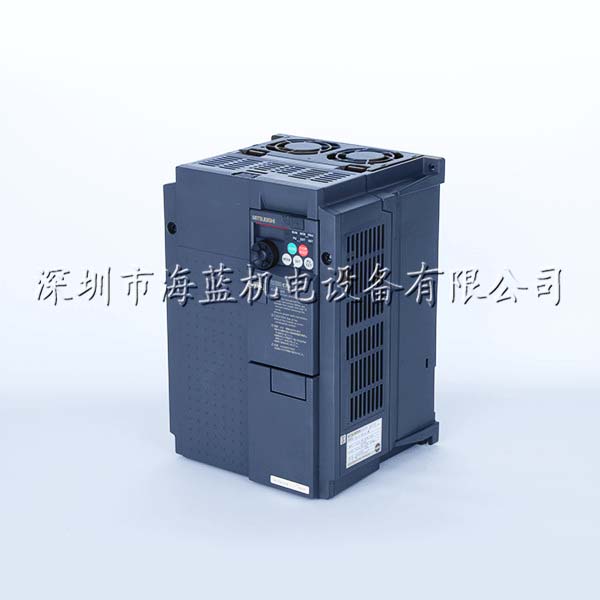

FR-E720-5.5K三菱變頻器,海藍機電為您提供專業三菱變頻器選型、三菱變頻器報價和現場技術支持,海藍機電擁有優秀的技術團隊,承接三菱plc編程等技術項目,服務熱線:400-8819-130、0755-88356415。
【價格】:面價
【產品簡介】:
【型號】:FR-E720-5.5K
【適用電機容量】(KW):5.5
【輸出額定容量】(KVA):9.5
【輸出額定電流】(A):24
【過載能力】:150% 60s、200% 3s(反限特性)
【輸出電壓】:3相200~240V
【電源額定輸入交流電壓及頻率】:3相200~240V 50Hz/60Hz
【交流電壓允許波動范圍】:170~264V 50Hz/60Hz
【允許頻率波動范圍】:±5%
【電源容量】(KVA):12
【冷卻方式】:強制風冷
【重量】(Kg):4.3
三菱變頻器FR-E720-5.5詳細說明:
產品系列
FREQROL-E700
類型
簡單·功能強大的小型變頻器FREQROL-E700系列三相200V
產品型號名稱
FR-E 720-5.5K
適用電機容量(kW)
5.5KW
產量
額定容量(kVA)
9.5
額定電流(A)
24
過載電流額定值
150%60秒,200%3秒(反時限特性)
電壓
3相200至240V
再生制動轉矩
最大值·允許使用率
-
電源
電壓等級
三相200V級
額定輸入交流電壓·頻率
3相200~240V 50Hz/60Hz
交流電壓允許變化
170~264V 50Hz/60Hz
頻率容差變化
±5%
供電設備容量(KVA)
12
保護結構(JEM 1030)
封閉式(IP 20),全封閉式結構系列為IP 40。
冷卻方法
強制風冷
近似質量
4.3
控制規范
控制方法
軟PWM控制/高載波頻率PWM控制(V / F控制,高級磁通矢量控制,通用磁通矢量控制,最佳勵磁控制可選)
輸出頻率范圍
0.2至400Hz
頻率設置分辨率
模擬輸入
0.06Hz / 60Hz的(終端2,4:0?10V / 10bit的),0.12Hz / 60Hz的(終端2,4:0?5V / 9位),0.06Hz / 60Hz的(終端4:4?20mA的/ 10bit)
數字輸入
0.01Hz
頻率準確度
模擬輸入
在最大輸出頻率的±0.5%范圍內(25°C±10°C)
數字輸入
設定輸出頻率的0.01%以內
電壓/頻率特性
基本頻率0至400 Hz可選設置,恒轉矩·減速可選擇轉矩模式
起動轉矩
200%以上(0.5Hz時)···設定高級磁通矢量控制時(3.7K以下)
轉矩提升
手動轉矩提升
加速/減速時間設置
0.01至360秒,0.1至3600秒(可單獨設定各自的加減速),可選擇線性或S形加減速模式
直流制動
工作頻率(0至120 Hz),工作時間(0至10 s),工作電壓(0至30%)可變
失速預防操作水平
工作電流水平可選(0至200%變量),可選
扭矩極限水平
0至200%
操作規范
駕駛功能/運行功能
上限和下限頻率設定,頻率跳變操作,外部熱輸入選擇,瞬間停電重啟操作,前向和反向旋轉防止,遠程設定,制動序列,第二功能,多速操作時,處理停止控制,閉環控制,避免再生,滑動校正,操作模式選擇,離線自動調整功能,PID控制,計算機鏈接操作(RS-485)
頻率設定信號
模擬量輸入端子的數量
2點
模擬輸入端子規格
端子2:0至10 V,0至5 V可選
端子4:0至10 V,0至5 V,4至20 mA可選
數字輸入
通過操作面板,參數單位輸入
開始信號
獨立正轉/反轉,啟動信號自保持輸入(3線輸入)可選
輸入信號
終端點數(接點輸入)
7點
脈沖序列輸入
無
輸入端子可選信號
外部熱量輸入,PU外部操作切換,V / F切換,從外部電源切換到外部端子,選擇多段速度選擇,遠程設置,停止選擇,第二功能選擇,端子4輸入選擇,點動運行選擇,PID控制有效端子, 輸出停止,啟動自保持選擇,正轉,反轉指令,變頻器復位,PU-NET運行切換,外部網絡運行切換,指令右轉換,變頻器運行使能信號,從外部互鎖中選擇的PU運行。
輸出信號
輸出終端(集電極開路輸出)點數
2點
輸出端子數量(繼電器輸出)
1點
輸出端子可選信號
變頻器運行中,頻率到達,過載報警,輸出頻率檢測,再生制動預報警,電子熱敏預警,變頻器運行就緒,輸出電流檢測,零電流檢測,PID下限,PID上限,PID正轉輸出制動打開請求,風扇故障,F(xiàn)IN過熱預報警,電源故障減速,PID控制操作期間的過程中,重試,壽命報警,電流平均值監視器,遠程輸出,輕微故障輸出,報警輸出,報警輸出3,維護計時器期間從鬧鐘中選擇
輸出端子可選信號(安裝選件時)
輸出與本體相同的信號
顯示終端輸出端子的數量
1點
顯示儀表輸出端子規格
FM:最大2.4kHz
脈沖輸出
無
顯示儀表輸出端子可選信號
輸出頻率,電機電流(穩定)的輸出電壓,頻率設定值,電動機的轉矩,轉換器輸出電壓,該再生制動使用率,電子熱負載率,輸出電流峰值,該轉換器輸出電壓的峰值,參考電壓輸出,電動機負載從速率,PID目標值,PID測量值,輸出功率中選擇。脈沖輸出
顯示
操作面板
操作條件
輸出頻率,電機電流(穩定)的輸出電壓,頻率設定值,累積通電時間,實際操作時間,電機轉矩,轉換器輸出電壓,該再生制動使用率,電子熱負載率,輸出電流峰值,該轉換器輸出電壓的峰值數值,電機負載率,PID目標值,PID測量值,PID偏差,變頻器輸入/輸出端子監視器,輸入/輸出端子選項監視器,輸出功率,積分功率,電機熱負載系數,變頻器熱負載系數
內容異常
保護功能運行時顯示異常內容,存儲異常內容8次(保護功能運行前的輸出電壓,電流,頻率,總通電時間)
保護/報警功能
<保護功能>
加速時過電流,恒速時過電流,減速時過電流,加速時過電流過電壓,恒速過電壓,減速時過電壓,變頻器保護熱操作,電機保護熱操作,電機保護熱操作,翅片過熱,輸入缺相,啟動輸出側 接地過流,輸出短路,輸出缺相,外部熱操作,選件錯誤,參數錯誤,PU丟失,重試計數,CPU錯誤,制動晶體管錯誤,浪涌電阻過熱,通信錯誤,模擬輸入錯誤,USB通信錯誤 ,制動序列錯誤4至7
<報警功能>
風扇故障,過電流失速防止,過電壓失速防止,PU停止,參數寫入錯誤,再生制動預警,電子熱預警,維護輸出,欠電壓
環境
環境溫度
-10°C至+ 50°C(無結冰)(全封閉結構規格時為-10°C至+ 40°C)
環境濕度
90%RH或更低(不結露)
存儲溫度
-20°C至+ 65°C
氣氛
室內(無腐蝕性氣體,易燃氣體,油霧,灰塵)
高度/振動
海平面在1000米以下·5.9米/秒2以下
通信
RS-485,CC-Link,LONWorks,DeviceNet,PROFIBUS-DPV 0,Modbus RTU
三菱變頻器主要的功能有:收-放-卷的張力控制功能,內置了三菱PLC,二者合一 的應用在一起,大大降低了成本;同時具備了節能運行模式、再生回避功能、支持多種網絡功能,操作簡單高效,維護安全高效的優良特性,使三菱變頻器有著三菱電機產品一貫的高性能、高精度、高性價比的產品特點。
【產品介紹】
一、高水準的驅動性能
1、發揮普通電機最高的(無傳感器矢量控制)
2、驅動帶編碼器的電機實現高精度控制(矢量控制)
3、V/F控制盒先進磁通矢量控制也可選用
二、豐富而實用的應用功能
1、張力控制功能(任意卷徑自動推算,速度增益自動調節,轉矩張力控制,慣性補償)
2、內置PLC功能
3、節能運行模式
4、負載平衡
5、再生回避功能三、網絡功能
1、標準附帶獨立的RS-485通信端子
2、通過CC-LinK總線可與三菱PLC連接
3、可以與多臺三菱變頻器通訊
4、通過不同通訊選件,可以連接Device-NET,FROFBUS-DP、Lonworks等總線四、簡單高效、安全可靠的操作維護.
1、參數單元(FR-PU07)數字鍵直接輸入,縮短操作時間
2、參數單元(FR-PU07BB)連接電池組,三菱變頻器無需通電,進行參數設置
3、設置密碼,進行參數設置保護
4、接近使用壽命時,選擇包裝輸出,做到防范作用
5、通過專業軟件搜尋機械共振點,有限抑制機械共振五、使用環境的影響
1、電磁噪聲降低
2、電源高次諧波大幅度減少
3、采用高功率因數整流器FR-HC2,有效控制電源效率
4、抑制浪涌電流
5、輸出浪涌電壓對策,可選擇浪涌電壓抑制濾波器
