產品介紹

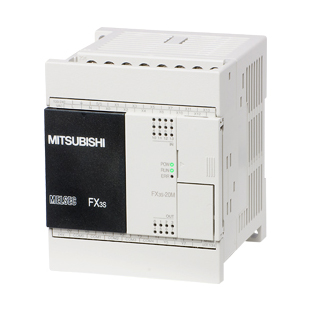

三菱PLCFX1S-14MR-D替換型號FX3S-14MR/DS產品介紹：
FX3S-14MR/DS 三菱PLC直流電源型替換FX1S-14MR-D
FX3S-14MR/DS參數說明：DC電源、8點DC24V(漏源型)輸入，6點繼電器輸出
三菱PLC直流電源型FX3S-14MR/DS產品詳細說明
[電源規格]
. 電源電壓：DC24V
. 電源電壓允許范圍：DC20.4~26.4V
. 允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行
. 電源保險絲：250V 16.A
. 沖擊電流：最大20A 1ms以下DC24V
. 消耗功率：6W
[輸入規格]
. 輸入形式：漏源型
. 輸入的連接方式：固定式端子(M3螺絲)
. 輸入點數：8點
. 輸入信號電壓DC20.4V~26.4V
. 輸入電阻：3.3KΩ
. 輸入信號電流：7mADC24V
. 輸入ON電流：4.5mA以上
. 輸入OFF電流：1.5mA以下
. 輸入響應時間約：10ms
. 輸入信號形式
漏型：無電壓觸點輸入或是NPN開電極品體管輸入
源型：無電壓觸點輸入或是PNP開電極品體管輸入
. 回路絕緣：光耦絕緣
. 輸入動作表示：輸入ON時LED燈亮
[輸出規格]
. 輸出類型：繼電器
. 輸出點數:6點
. 輸出的連接方式：固定式端子(M3螺絲)
. 外部電源：DC30V以下、AC240V以下(不符合CE、UL、cUL規格時為AC250V以下)
. 最大電阻負載：2A/1點
. 最大感性負載：80VA(符合U、cUL規格時為AC120V, 240V)
. 最小負載：DC5V 2mA
. 響應時間約：10ms
. 回路絕緣機械隔離
. 動作表示繼電器通電時面板上的LED燈亮
[外形尺寸W*H*D] 52*49*90mm
[重量] 0.2kg
FX3S-14MR/DS價格,FX3S-14MR/DS用戶手冊,FX1S-14MR-D替換型號
