產品介紹

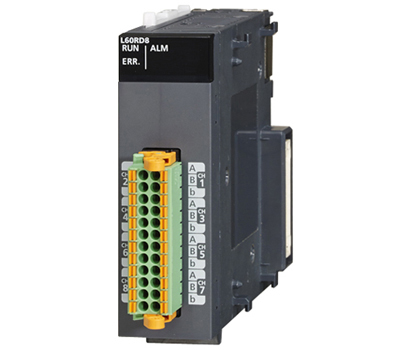

三菱L系列L60RD8-CM 8通道測溫電阻輸入模塊參數說明：
8通道，測溫電阻(Pt100，JPt100，Pt1000，Pt50，Pt10，Ni100，Ni120，Ni500，Cu100，Cu50)輸入模塊，轉換速度40ms/通道，24點彈簧夾接線端子。
三菱L系列8通道測溫電阻輸入模塊L60RD8-CM產品規格說明
[通道數] 8通道
[輸出]
. 溫度轉換值：-3280~15620
. 定標值：-32768~32767
[可用RTD] Pt100,JPt100,Ni100,Pt50
[測量溫度范圍]
. Pt100：攝氏 -20~120℃，-200~850℃, 華氏 -4~248℉，-328~1562℉
. JPt100：攝氏 -20~120℃，-200~600℃， 華氏 -4~248℉，-328~1112℉
. Pt1000：攝氏 -200~850℃， 華氏 -328~1562℉
. Pt50：攝氏 -200~650℃， 華氏 -328~1202℉
. Ni100：攝氏 -60~250℃， 華氏 -76~482℉
. Ni120：攝氏 -60~250℃， 華氏 -76~482℉
. Ni500：攝氏 -60~250℃， 華氏 -76~482℉
. Cu100：攝氏 -180~200℃， 華氏 -292~392℉
. Cu50：攝氏 -180~200℃， 華氏 -292~392℉
[溫度檢測輸出電流]
. 1mA：Pt100，JPt100，Pt50，Ni100，Ni120，Cu100，Cu50
. 100μA：Pt1000，Ni500
[解析度] 0.1℃
[轉換精度]
. Pt100
-200~850℃：指示溫度*±0.3%或±0.8℃較大者(周圍溫度25±5℃),指示溫度*±0.8%或±2.7℃較大者(周圍溫度0~55℃)
-20~120℃：±0.6℃(周圍溫度25±5℃)，±2.0℃(周圍溫度：0~55℃)
-4~248℉：±1.1℉(周圍溫度25±5℃)，±3.6℉（周圍溫度：0~55℃）
-328~1562℉：指示溫度*±0.3%或±1.5℉較大者(周圍溫度25±5℃),指示溫度*±0.8%或±4.9℉較大者(周圍溫度0~55℃)
. JPt100
-20~120℃：±0.6℃(周圍溫度25±5℃)，±2.0℃(周圍溫度：0~55℃)
-4~248℉：±1.1℉(周圍溫度25±5℃)，±3.6℉(周圍溫度：0~55℃)
-200~600℃：指示溫度×±0.3%或±0.8℃較大者(周圍溫度25±5℃)
指示溫度×±0.8%或±2.7℃較大者(周圍溫度：0~55℃)
-328~1112℉：指示溫度×±0.3%或±1.5℉較大者(周圍溫度25±5℃)
指示溫度×±0.8%或±4.9℉較大者(周圍溫度：0~55℃)
. Pt100
-200~850℃：指示溫度×±0.3%或±0.8℃較大者(周圍溫度25±5℃)
指示溫度×±0.8%或±2.7℃較大者(周圍溫度：0~55℃)
-328~1562℉：指示溫度×±0.3%或±1.5℉較大者(周圍溫度25±5℃)
指示溫度×±0.8%或±4.9℉較大者(周圍溫度：0~55℃)
. Pt50
-200~650℃：指示溫度×±0.3%或±0.8℃較大者(周圍溫度25±5℃)
指示溫度×±0.8%或±4.1℃較大者(周圍溫度：0~55℃)
-328~1202℉：指示溫度×±0.3%或±1.5℉較大者(周圍溫度25±5℃)
指示溫度×±0.8%或±7.4℉較大者(周圍溫度：0~55℃)
. Ni100/Ni120/Ni500
-60~250℃：±0.6℃(周圍溫度25±5℃)
指示溫度×±0.8%或±1.4℃較大者(周圍溫度：0~55℃)
-76~482℉：±1.1℉(周圍溫度25±5℃)
指示溫度×±0.8%或±2.6℉較大者(周圍溫度：0~55℃)
. Cu100/Cu50
-180~200℃：±0.8℃(周圍溫度25±5℃)，±2.7℃(周圍溫度：0~55℃)
-292~392℉：±1.5℉(周圍溫度25±5℃)，±4.9℉(周圍溫度：0~55℃)
[轉換速度] 40ms/通道
[斷線檢知] 有
[外部配線] 24點彈簧夾接線端子
[對于閃存的寫入的最大次數] 50000
[占用I/O點數] 16點
[DC5V消耗電流] 0.22A
[外形尺寸H*W*D] 90*28.5*116.5mm
[重量] 0.15KG
