產品介紹

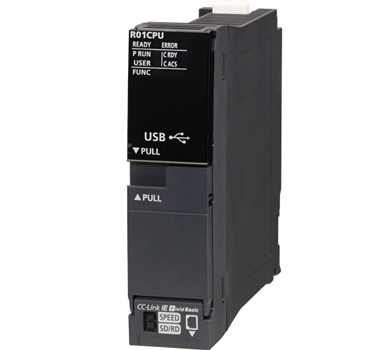

三菱iQ-R系列R01CPU-15K步型入門級CPU模塊產品描述：
R01CPU特點：
.內置了非易失性存儲器，無需備份用電池
.搭載了SD存儲卡插槽，實現數據記錄
.繼承了MELSEC iQ-R 系列的標準功能
.搭載了以太網端口，實現無縫網絡連接
R01CPU參數說明：輸入輸出4096點，程序容量15K步，基本處理時間(LD X0)31.3ns,程序存儲器60k字節,SD存儲卡，外圍設備連接端口USB、Ethernet。
三菱iQ-R系列15K步型入門級CPU模塊R01CPU產品規格詳細說明
[基本規格]
. 運算控制方式：存儲程序反復運算
. 輸入輸出控制方式：刷新方式(指定直接訪問輸入輸出(DX, DY)后可進行直接訪問輸入輸出)
. 程序語言：梯形圖(LD)、結構化文本(ST)、功能塊圖(FBD)、順序功能圖(SFC)
. 編程擴展功能：功能塊(FB)、標簽編程(系統/局部/全局)
. 程序執行類型：初始執行型、掃描執行型、恒定周期執行型、事件執行型、待機型
. 輸入輸出點數(X/Y)：4096點
. 恒定掃描(使掃描時間保持恒定的功能)[ms]：0.5~2000(可以0.1ms為單位進行設定)
[存儲器容量]
. 程序容量：15k步
. 程序存儲器：60k字節
. 軟元件/標簽存儲器：252K
. 數據存儲器：1.5M字節
[指令處理時間] LD指令31.36ns 、MOV指令62.72ns
[ST語言指令處理時間] E+指令(浮動小數點加法) 100ns,IF/FOR命令均為31.3ns,PC MIX(指令/μs) 19ns
[存儲器接口] SD存儲卡
[最大存儲文件個數]
. 程序存儲器：程序文件數32個，FB文件16個
. 軟元件/標簽存儲器(文件存儲區)：128個
. 數據存儲器：256個
[數據存儲器最大文件夾個數] 256個
[外圍設備連接端口]
. USB2.0 High Speed(miniB) 1個
. Ethernet(100BASE-TX/10BASE-T)
[停電保持]
. 保持方法：電容器
. 保持時間：10日
. 保持數據：時鐘數據
[允許瞬時停電時間] 根據電源單元
[DC5V內部消耗電流] 0.67A
[R00CPU外形尺寸H*W*D] 106*27.8*110mm (H基板安裝部98mm)
[重量] 0.20kg
[內置Ethernet功能]
. 傳輸速度：100/10Mbps
. 通信模式：10BASE-T/100BASE-TX 全雙工/半雙工
. 接口：RJ45(AUTO MDI/MDI-X)
. 傳送方法：基帶
. 最大幀大小：1518字節
. 最大段長：100m
. IP版本：IPv4對應
. 可同時打開數：16連接
. 套接字通信：5K字*16
