產品介紹

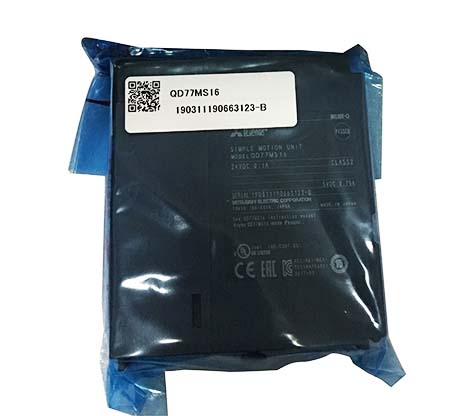

三菱QD77MS16_三菱Q系列plc模塊，海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
【三菱plc Q系列功能介紹】
三菱PLCQ系列的基本組成包括電源模塊、CPU模塊、基板、I/O模塊等。通過擴展基板與I/O模塊可以增加I/O點數，通過擴展儲存器卡可增加程序儲存器容量，通過各種特殊功能模塊可提高PLC的性能，擴大PLC的應用范圍。
三菱PLCQ系列可以實現多CPU模塊在同一基板上的安裝，CPU模塊間可以通過自動刷新來進行定期通信或通過特殊指令進行瞬時通信，以提高系統的處理速度。特殊設計的過程控制CPU模塊與高分辨率的模擬量輸入/輸出模塊，可以適合各類過程控制的需要。最大可以控制32軸的高速運動控制CPU模塊，可以滿足各種運動控制的需要。
【產品介紹】
【QD77MS1】?jī)r(jià)格：面價/電議
【QD77MS1】參數：
【16軸，2/3/4/軸線性插補，2軸圓弧插補，】
【控制單位】：毫米、英寸、度、脈沖
【定位數據量】：600/軸，40針連器，具有SSCNET#H連通性
三菱PLC Q系列 數字量輸入模塊/數字量輸出模塊、套件﹕
一.數字量輸入模塊﹕
1.AC﹕
QX10 16點 AC100-120V 8mA 應答時間20ms 16個公共端 18個端子臺
QX28 8點 AC100-240V 17mA 應答時間20ms 8個公共端 18個端子臺
2.DC(共陽極)﹕
QX40 16點 DC24V 4mA 應答時間1/5/10/70ms 16點 1個公共端 共陽極 18點端子臺
QX40-S1 16點 DC24V 4mA 應答時間0.1/0.4/0.6/1ms 16點 1個公共端 共陽極 18點端子臺
QX41 32點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個公共端 共陽極 40針連接器
QX41-S1 32點 DC24V 4mA 應答時間0.1/0.4/0.6/1ms 32點 1個公共端 共陽極 40針連接器
QX42 64點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個公共端 共陽極 40針連接器
QX42-S1 64點 DC24V 4mA 應答時間0.1/0.4/0.6/1ms 32點 1個公共端 共陽極 40針連接器
3.DC傳感器（注1）﹕
QX70 16點 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚應答時間1/5/10/70ms 16點 1個公共端 正/負極公共端共用 18點端子臺
QX71 32點 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚應答時間1/5/10/70ms 32點 1個公共端 正/負極公共端共用 40針連接器
QX72 64點 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚應答時間1/5/10/70ms 16點 1個公共端 正/負極公共端共用 40針連接器
4.DC(注1)﹕
QX80 16點 DC24V 4mA 應答時間1/5/10/70ms 16點 1個公共端 共陰極 18點端子臺
QX81 32點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個公共端 共陰極 37針D-Sub連接器
QX82 64點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個公共端 共陰極 37針D-Sub連接器
QX82-S1 64點 DC24V 4mA 應答時間0.1/0.2/0.4/0.6/1ms 32點 1個公共端 共陰極 40針連接器
二.數字量輸出模塊﹕
1.繼電器﹕
QY10 16點 DC24V/AC240V 2A/1點.8A/1個公共端 應答時間12ms 16點 1個公共端 18點端子臺
QY18A 8點 DC24V/AC240V 2A/1點. 應答時間12ms 18點端子臺 全部獨立連接
2.晶閘管
QY22 16點AC100-240V 0.6A/點 4.8A/公共點 應答時間1ms 16個公共端 18點端子臺 帶浪涌吸收器
3.晶體管（漏型）﹕
QY40P 12/24VDC 0.1A/點，1.6A/公用，16點（16點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY41P 12/24VDC 0.1A/點，2A/公用，32點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY42P 12/24VDC 0.1A/點，2A/公用，64點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY50 12/24VDC 0.5A/點，4A/公用，16點（16點/公用）輸出延遲；1ms,有保險絲，端子排
4.晶體管﹙獨立﹚
QY68A 新 5-24VDC，2A/點，8A/模塊，8點，所有點獨立，漏/源，端子排，無保險絲
5.TTL-CMOS(漏型)﹕
QY70 新 5/12VDC，16mA/點，16點（16點/公用）輸出延遲；0.3ms無保險絲，端子排
QY71 新 5/12VDC，16mA/點，32點（32點/公用）輸出延遲；0.3ms無保險絲，連接器
6.晶體管（源）﹕
QY80 12/24VDC，0.5A/點,4A/公用，16點（16點/公用）輸出延遲；1ms，無保險絲，端子排
QY81P 12/24VDC，0.1A/點,2A/公用，32點（32點/公用）輸出延遲；1ms，連接器，有短路保護功能
三.I/O組合模塊 輸入/輸出模塊 ﹙DC輸入/晶體管輸出﹚
QH42P 24VDC共陽極輸入，32點，響應時間：1/5/10/20/70ms，12/24VDC,0.1A漏型，輸出：32點，連接器，有短路保護功能
QX48Y57 24VDC共陽極輸入，8點，12/24VDC,0.5A漏型，輸出：7點，有保險絲，端子排
四.中斷輸入模塊（注6）﹕ Q160 16點，DC24V 4mA 響應時間0.1/0.2/0.4/0.6/1ms 16點 1個公共端 18點端子臺
五.I/O模塊連接器
A6CCON1 焊接32點連接器（用于QX41/42,QY41P/42P）
A6CCON2 無焊點端子連接器，32-點連接器（用于QX41/42,QY41P/42P）
A6CCON3 扁平電纜壓力－位移32點連接器（用于QX41/42,QY41P/42P）
A6CCON4 焊接32點連接器 40針連接器
A6CCON1E 焊接32點連接器（用于QX81,QY81P）
A6CCON2E 壓折－接觸連接32-點連接器（用于QX81,QY81P）
A6CCON3E 扁平電纜壓力－位移32點連接器（用于QX81,QY81P）
六.彈簧夾端子臺﹕ Q6TE-18S 用于16點I/O 0.3-1.5mm2
七.端子臺適配器﹕
Q6TA32 用于32點I/O 0.5mm2
Q6TA32-TOL Q6TA32專用工具
八.接頭/端子臺轉換模塊
A6TBX36-E 用于共負極輸入模塊(標準型)
A6TBX54-E 用于共負極輸入模塊(2線性)
A6TBX70 用于共正極輸入模塊(3線性)
A6TBX70-E 用于共負極輸入模塊(3線性)
A6TBY36-E 用于源型輸出模塊(標準型)
A6TBY54-E 用于源型輸出模塊(2線性)
A6TBXY36-E 用于共正極輸入模塊和漏型輸出模塊(標準型)
A6TBXY54-E 用于共正極輸入模塊和漏型輸出模塊(2線性)
八.接頭/端子臺轉換模塊電纜
AC05TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長0.5m
AC10TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長1m
AC20TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長2m
AC30TB
【深圳海藍機電】專業代理供三菱PLC、三菱變頻器、三菱觸摸屏、三菱伺服等全系列產品，擁有很優勢的價格與龐大的庫存,我們?cè)诒ＷC有價格優勢的前提下，還可以為您提供專業的技術服務，從方案制定、PLC選型，一直到編程調試！同時我公司還可提供維修服務與培訓！新老客戶在工作中遇到具體難以解決的問題時，可隨時向我公司咨詢，我們將協助解決。服務熱線：400-8819-130、0755-88356415。
