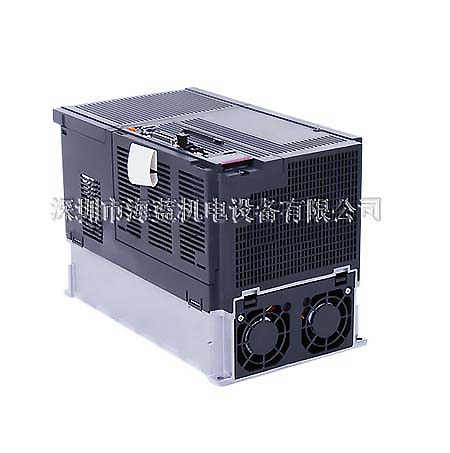

- MR-J4-700A三菱伺服放大器帶通用接口，全閉環控制，三菱深圳三菱伺服售后服務
- 編號：MR-J4-700A
- 類別：三菱伺服電機MR-J4系列
- 評價：( 0 ) 條
- 點擊：11904
產品介紹
三菱伺服放大器MR-J4-700A通用接口，全閉環控制，三菱深圳正規代理代替MR-J3-700A三菱伺服廣東總代理
三菱1軸放大器MR-J4-700A與伺服電機HG-SR702,HG-JR503通常配套使用；服務熱線：400-8819-130、0755-88356415。
三菱放大器MR-J4-700A價格：面價/電議
三菱放大器MR-J4-700A基本參數：
【輸出額定電壓】：三相AC170V
【輸出額定電流】：37.0A
【電源輸入電壓、頻率(*1)】：三相AC200V～240V，50Hz/60Hz
【主電路輸入額定電流】：28.9A
【輸入允許的電壓變動】：三相AC170V～264V
【輸入允許頻率變動】：±5%以?xún)?nèi)
【接口用電源】：DC24V±10%(所需電流容量：0.5A(包含CN8接頭信號))
【控制方式】：正弦波PWM控制、電流控制方式
【伺服放大器內置再生電阻器的容許再生電力(*注2，3)】：170W
【動態制動器】：內置(*注4)
【通信功能】：USB 連個人電腦等(MR Configurator2對應)
【編碼器輸出脈沖】：支持(ABZ相脈沖)
【模擬量監視器】：2ch
三菱放大器MR-J4-700A位置控制模式：
【最大輸入脈沖頻率】：4Mpps(差分脈沖時)、 200kpps(集電極開路時)
【定位反饋脈沖】：編碼器分辨率(伺服電機每轉的分辨率)：22bit
【指令脈沖倍率】：電子齒輪A/B倍A = 1～16777215、B = 1～16777215、1/10 < A/B < 4000
【誤差過大】：±3轉
【轉矩限制】：參數設定或外部模擬量輸入設定(DC0V~+10V/最大轉矩)
三菱放大器MR-J4-700A速度控制模式：
【速度控制范圍】：模擬量速度指令1：2000 內部速度指令：1：5000
【模擬量速度指令輸入】：DC0V~±10V/額定轉速(10V下的轉速可在[Pr.PC12]中進行變更)
【速度變動率】：±0.01％以下(負載變動：0％～100％)，0％(電源變動：±10％)；±0.2％以下(環境溫度：25℃±10℃)僅限模擬量速度指令時
【轉矩限制】：參數設定或外部模擬量輸入設定(DC0V~+10V/最大轉矩)
三菱放大器MR-J4-700A轉矩控制模式：
【模擬量轉矩指令輸入】： DCV~±8V/最大轉矩(輸入阻抗:10kΩ～12kΩ)
【速度限制】：參數設定或外部模擬量輸入設定(DC0V~±10V/額定轉速)
三菱放大器MR-J4-700A防護等級：強冷、開放(IP20)
三菱放大器MR-J4-700A重量：6.2KG
1.MR-J4-A(通用接口）
具備標準的脈沖序列指令接口及模擬電壓輸入指令接口可在位置、速度、轉矩控制等各控制模式間進行切換
標準支持指令脈沖頻率4MPPS
2.MR-J4-B（SSCNET III/H接口)通信速度為150Mbps,通信周期為0.22ms
可實現距配線(最大總延長距離6400m:站間最大100m*64軸)
由于使用的光纖電纜與傳統SSCNET III/H相同,因此可輕松互換。
3.三菱伺服放大器MR-J4系列：MR-J4W3-B/MR-JW2-B（SSCNET III/H接口、多軸一體伺服放大器）不僅繼承了MR-J4-B的高性能、多功能及便利性，還可通過1臺伺服放大器驅動2臺或3臺伺服電機。與MR-J4-B相比，MR-J4W2
-B節省了25%-30%的安裝空間，MR-J4W3-B節省了約30%的安裝空間 伺服次世代產品J4登場，具備有安全規格、ECO對應，此產品不僅僅以業界最快速為目標，更將人類、機械與環境等相融合的
日本三菱電機新產品MR-J4伺服馬達
1.常規接口的伺服放大器，最多可對應4Mpps脈沖頻率。
2.針對運動控制網絡SSCNETⅢ/H的驅動器。標配全閉環控制，可以驅動旋轉伺服電機，直線伺服電機。
3.針對運動控制網絡SSCNETⅢ/H的驅動器。可同時驅動2臺伺服電機，節省安裝空間和接線。標配全閉環控制，可以驅動旋轉伺服電機，直線伺服電機。
專業提供三菱伺服編碼器電纜：
MR-JCCBL5M-L/H，MR-JHSCBL5M-L/H，
MR-J3ENCBL5M-A1-L/H，MR-J3ENSCBL5M-L/H
MR-ENCBL5M-L/H，MR-EKCBL5M-L/H，MR-ESCBL5M-L/H
電源電纜：MR-PWS1CBL5M-A1-L/H
電源接頭：MR-PWCNK1，MR-PWCNK2，MR-ECNP1-B，MR-ECNP2-B，MR-ENCP1-B1，MR-ECNP2-B1
航空插頭：MR-PWCNS1，MR-PWCNS2，MR-PWCNS3，MR-PWCNS4，MR-PWCNS5。
信號接頭：MR-J2CN1，MR-J3CN1，MR-ECN1，MR-A-TM
端子臺：MR-TB20，MR-TB50，A6TBXY36
端子電纜：
MR-J2TBL05M（可提供0.3-15米長度）
MR-J2M-CN1TBL05M（可提供0.3米-5米長度）
MR-J2S-B驅動器通信電纜：
MR-J2HBUS05M（可提供0.3-30米長度）
MR-J3-B驅動器通信電纜：
MR-J3BUS03M（可提供0.3-30米長度）
