產品介紹
銷售|三菱PLC原裝三菱plc模擬量輸入模塊FX2N-8AD|用戶手冊免費下載|FX2N-8AD功能與價格，深圳海藍機電為您提供專業的三菱plc選型、三菱plc報價和現場技術支持，服務熱線：400-8819-130、0755-88356415。
三菱plc模擬量輸入模塊FX2N-8AD基本參數：
【電源】：DC5V 50mA（PLC 內部供電）
【模擬量輸入點數】：8點
【模擬量輸入范圍】：電壓輸入：DC-10～10V；電流輸入：DC4～20mA、DC-20～20mA
【分辨率】：電壓0.63mV（14bit 二進制+ 符號1bit）；電流2.5μA（13bit 二進制+ 符號1bit）
【綜合精度】：電壓/電流：±0.3% ～±0.5 %*
【占用點數】：8點
【質量】：0.4kg
【外形尺寸（W x H x D） mm】：75 x 90 x 75
＊ ：隨環境溫度變化。
【價格】：面價
三菱PLC FX2N-8AD特殊功能模塊的連接及配線
1、FX2N-8AD連接PLC1)、用擴展電纜將特殊功能模塊FX2N-8AD連接到FX1N、FX2N、FX2Nc、FX3U、FX3UC系列PLC的主單元、擴展單元或擴展模塊的右邊。當連接到FX2Nc系列PLC的基本單元或擴展模塊，請使用FX2Nc-CNV-IF,當連接到FX3Uc系列PLC的基本單元或擴展模塊時，請使用FX2Nc-CNV-IF或FX3UC-1PS-5V。
2)、請檢查電源供給功率，以確定可以連接到FX1N/FX2N/FX2Nc/FX3U/FX3UC系列PLC的FX2N-8AD模塊的數目。
3)、根據和基本單元的靠近程度，將為連接到PLC基本單元的每一個特殊單元或特殊摸塊自動分配一個從No.0到7的單元編號。
4)、通過從基本單元的FROM/TO指令，可以將數據從FX2N-8AD讀出或寫人FX2N-8AD中。
2、FX2N-8AD配線注意事項1)、不要將信號電纜安置在靠近高電壓的電源電纜處，成者將兩者置于同一個排線管中。否則容易導致嗓聲效應或者電氣干憂。必須使信號電組和電探電組之間的距離保持在不小于100毫米(3.94英寸)的安全距離內。

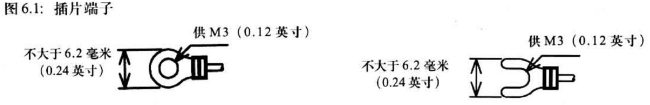

2)、FX2N-8AD的端子螺釘采用M3(0.12英寸)，因此適用于此型號螺釘?shù)牟迤投俗?如圖所示)必須和配線電纜相配合。
3)、端子上的緊固扭矩是0.5到0.8牛·米。請可靠地上緊螺釘以避免功能失常。
4)、在安裝或配線之前，請切斷所有相的電源，以進免電擊或損壞沒備。
5)、在上電前重新蓋好配備的端子蓋，并且在安裝和配線工作完成后進行操作，這樣可道免觸電。
注釋：請使用下更尺寸的壓緊端子(M3)。以規定的扭矩0.5到0.8牛·米將這些螺釘可靠地上緊。

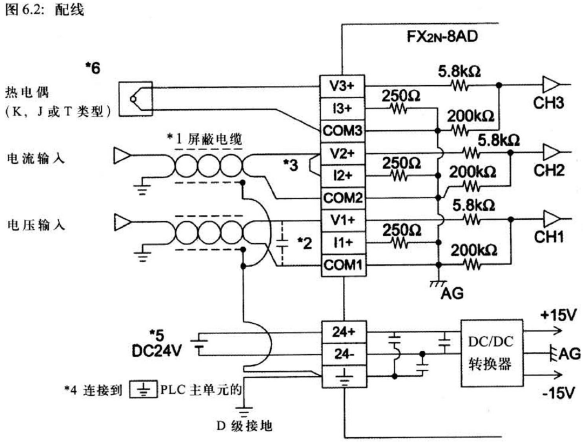

FX2N-8AD配線備注：
*1、模擬輸入信號線請使用雙芯絞合屏蔽電纜，并和其他電源線或容易產生電氣干擾的導線分離開。
*2、如果輸入有電壓波動，或者外部配線存在噪聲，可以連接1個容量大約為0.1到0.47μF、25V的電容器。
*3、如果是電流輸入，請確保短路"VO+0端子和“IO+”端子(O:輸入通道編號)。
*4、請確保將接地端子
連接到進行D級接地(不大于100Ω)的PLC主單元的接地端子。*5、也可以使用PLC的24V直流服務電源。
*6、使用隔離類型的熱電偶。
