三菱PLC的編程答疑解惑為問答15題
三菱plc代理：海藍機電為您帶來多角度的解惑問答，詳情請見下文。
【1】PLC的輸出是不帶電源的嗎？比如說我要控制個110V繼電器。是不是要加個電源？怎么接線？
答：PLC的輸出端口僅僅是一個驅動負載的開關，本身是不帶電源的，如果要控制個110V繼電器，要加個電源。PLC的輸出端接到繼電器的線圈，繼電器還要接到220V交流電源，PLC的COM端也接到220V交流電源。
【2】為什么輸入端口的地址沒有X8，X9？
答：三菱PLC的輸入繼電器和輸出繼電器都是以八進制進行編址的，所以只能是X0-X7，而沒有X8，X9，X7后面的地址應該是X10。
【3】PLC輸出回路中需要加入保險絲嗎？
答：PLC輸出回路中需要加入保險絲，因為當負載一旦發生短路或故障時，容易燒壞觸點或晶體管，還會燒壞輸出電路所在的印制電路板，因此，需要在負載回路上加入起短路保護作用的保險絲。
【4】PLC我想利用編程口與變頻器通信，可以嗎？
答：三菱FXPLC可以使用自帶的編程口和變頻器通信，但是要使用變頻器通信專用指令。變頻器通信指令由于受到通信協議的限制，并不是對所有品牌的變頻器都適用，一般來說，三菱PLC的變頻器通信指令只能對三菱的變頻器進行通信控制，而不能對其他品牌的變頻器進行通信控制。
【5】FX2NPLC怎么和觸摸屏連接，要設置什么參數嗎？
答：FX2NPLC要和觸摸屏連接，可以用SC-09電纜的圓口插PLC的編程口，串口接到觸摸屏的串口上，此外，還要在觸摸屏端的系統參數設置里面設置好使用的PLC類型為FX2N、接口類型為RS232、以及設置端口、波特率等，在PLC編程軟件的參數里面設置的端口、波特率、校驗位、數據位、停止位等要與觸摸屏的設置保持一致，這樣就可以使FX2NPLC觸摸屏連接起來。
【6】老師FX2NPLC如果拔掉電池程序會不會丟失啊？
答：一般來說，因為PLC內部有充電電容，即使把電池拔掉，電容上充電電量也足夠RAM內的數據保持一段時間，所以如果拔掉電池后在短時間內（通常5分鐘）再將新電池換上去，程序是不會丟失的，如果拔掉電池長時間不更換新電池上去，程序則會丟失。
【7】咨詢一下三菱FX1N和2N的PLC可以各用哪款直接代替，三菱官網通知1N和2N都停產了，我們有些設備都是用的這兩款，想趕緊找下可以直接代替的備上，以備急用。
答：可以選擇FX3U的PLC，但是替換之前一定要查看原來的程序中所使用的指令在FX3UPLC是否支持，以及原來的程序中所使用的相關系統存儲器是否與FX3UPLC相同，如果相同才可以替換。

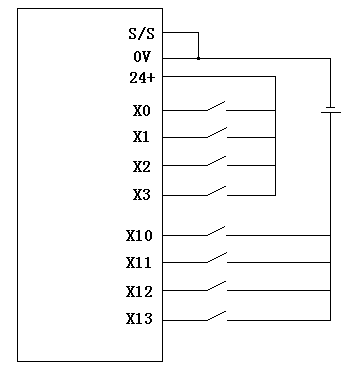

【8】老師，我想在FX3UPLC的輸入端口接入無源開關，XO—X3使用內置24V電源，而在X10—X13使用外置電源？應如何接線？
答：
【9】一個PNP型三線制接近開關，應如何接入FX3UPLC的輸入端口。
答：把PNP型三線制接近開關的信號輸出端接PLC的輸入口如X0，PNP型接近開關的0V端接到PLC上的0V端子，還要把S/S端子跟0V端子短接起來，PNP型接近開關的+24V端接到PLC上的24+端子。如果是外接24V電源的話，那么把PNP型三線制接近開關的信號輸出端接PLC的輸入口如X0，PNP型接近開關的0V端接到外接24V電源的負，還要把S/S端子跟外接24V電源的負短接起來，PNP型接近開關的+24V端接到外接24V電源的正。
【10】PLC的掃描周期是固定的，那么我怎么知道我寫的程序超過固有的掃描周期呢，有什么方法知道，且怎么延長掃描周期呢？
答：如果要知道當前的掃描周期，可以直接從PLC的特殊寄存器D8010中讀取；如果PLC里面有特殊存儲器可以用來設定恒定掃描周期，那么只需要給這個特殊存儲器中設定指定的數值，就可以改變掃描周期的時間。
【11】請問“MOVK0K2Y0"的意思是說把Y0--Y7復位，那么為什么”MOVK1K2Y0“卻不是把Y0--Y7置位的呢？而只是單把Y0置位的？
答：指令中的K2Y0是組合位元件，代表的是Y0-Y7，MOVK0K2Y0指令傳送0到K2Y0，實質傳送的是二進制數，0的二進制數是B00000000，所以是將Y0-Y7復位，MOVK1K2Y0指令傳送1到K2Y0，1的二進制數是B00000001，所以是對Y0置位為1，而不是把Y0-Y7都置位。
【12】在梯形圖中輸入T1K20，顯示軟元件設置不正確是怎么回事
答：在梯形圖中輸入T1K20，顯示軟元件設置不正確，是因為T1和K20中間沒有空格，空格多少沒有規定，但至少要空1格。正確的輸入方法是：OUTT1K20，注意OUT和T1，T1和K20之間都要留有空格，輸入定時器指令時還需要注意不要將字母O與數字0混淆。
【13】例如X001控制T5,T5的延時為50S,那X001是否需要接通50S，T5才動作？還是只需接通就可以了？
答：X001需要接通50秒，T5才動作。因為X001是定時器的驅動條件，而T5是屬于通用型定時器，當驅動條件X001斷開，那么定時器會復位，不再計時。
【14】實我手上有臺FX1N-40MR-001的PLC，輸出端（Y側）有幾個COM端子：COM1.COM2，COM3,COM4，COM5,怎么用用啊，究竟對應Y里面著哪些Y端子啊？
答：因為輸出負載包括接觸器、繼電器線圈、電磁閥線圈、指示燈、喇叭等，各種負載的電源性質可能不相同。為了適應不同的負載電源，所以PLC把輸出端分成幾組，同一組端口的負載電源是相同的，不同組的端口可以接不同的電源。
FX1N—40MR輸出為4點共端，即每個4個輸出點一個公共端。稱作4點共端。其對應關系是COM1為YO—Y3的公共端。COM2為Y4—Y7的公共端。以此類推。
【15】輸出輸入端的那幾個黑點端有什么用的？
答：輸出輸入端的那幾個黑點端是為了配合PLC的整體結構而留下的空端子，內部沒有接線，是無用的端子，不用做任何接線。空端子不能作接線端子使用，如果使用，會對PLC產生干擾。
【1】PLC的輸出是不帶電源的嗎？比如說我要控制個110V繼電器。是不是要加個電源？怎么接線？
答：PLC的輸出端口僅僅是一個驅動負載的開關，本身是不帶電源的，如果要控制個110V繼電器，要加個電源。PLC的輸出端接到繼電器的線圈，繼電器還要接到220V交流電源，PLC的COM端也接到220V交流電源。
【2】為什么輸入端口的地址沒有X8，X9？
答：三菱PLC的輸入繼電器和輸出繼電器都是以八進制進行編址的，所以只能是X0-X7，而沒有X8，X9，X7后面的地址應該是X10。
【3】PLC輸出回路中需要加入保險絲嗎？
答：PLC輸出回路中需要加入保險絲，因為當負載一旦發生短路或故障時，容易燒壞觸點或晶體管，還會燒壞輸出電路所在的印制電路板，因此，需要在負載回路上加入起短路保護作用的保險絲。
【4】PLC我想利用編程口與變頻器通信，可以嗎？
答：三菱FXPLC可以使用自帶的編程口和變頻器通信，但是要使用變頻器通信專用指令。變頻器通信指令由于受到通信協議的限制，并不是對所有品牌的變頻器都適用，一般來說，三菱PLC的變頻器通信指令只能對三菱的變頻器進行通信控制，而不能對其他品牌的變頻器進行通信控制。
【5】FX2NPLC怎么和觸摸屏連接，要設置什么參數嗎？
答：FX2NPLC要和觸摸屏連接，可以用SC-09電纜的圓口插PLC的編程口，串口接到觸摸屏的串口上，此外，還要在觸摸屏端的系統參數設置里面設置好使用的PLC類型為FX2N、接口類型為RS232、以及設置端口、波特率等，在PLC編程軟件的參數里面設置的端口、波特率、校驗位、數據位、停止位等要與觸摸屏的設置保持一致，這樣就可以使FX2NPLC觸摸屏連接起來。
【6】老師FX2NPLC如果拔掉電池程序會不會丟失啊？
答：一般來說，因為PLC內部有充電電容，即使把電池拔掉，電容上充電電量也足夠RAM內的數據保持一段時間，所以如果拔掉電池后在短時間內（通常5分鐘）再將新電池換上去，程序是不會丟失的，如果拔掉電池長時間不更換新電池上去，程序則會丟失。
【7】咨詢一下三菱FX1N和2N的PLC可以各用哪款直接代替，三菱官網通知1N和2N都停產了，我們有些設備都是用的這兩款，想趕緊找下可以直接代替的備上，以備急用。
答：可以選擇FX3U的PLC，但是替換之前一定要查看原來的程序中所使用的指令在FX3UPLC是否支持，以及原來的程序中所使用的相關系統存儲器是否與FX3UPLC相同，如果相同才可以替換。
【8】老師，我想在FX3UPLC的輸入端口接入無源開關，XO—X3使用內置24V電源，而在X10—X13使用外置電源？應如何接線？
答：
【9】一個PNP型三線制接近開關，應如何接入FX3UPLC的輸入端口。
答：把PNP型三線制接近開關的信號輸出端接PLC的輸入口如X0，PNP型接近開關的0V端接到PLC上的0V端子，還要把S/S端子跟0V端子短接起來，PNP型接近開關的+24V端接到PLC上的24+端子。如果是外接24V電源的話，那么把PNP型三線制接近開關的信號輸出端接PLC的輸入口如X0，PNP型接近開關的0V端接到外接24V電源的負，還要把S/S端子跟外接24V電源的負短接起來，PNP型接近開關的+24V端接到外接24V電源的正。
【10】PLC的掃描周期是固定的，那么我怎么知道我寫的程序超過固有的掃描周期呢，有什么方法知道，且怎么延長掃描周期呢？
答：如果要知道當前的掃描周期，可以直接從PLC的特殊寄存器D8010中讀取；如果PLC里面有特殊存儲器可以用來設定恒定掃描周期，那么只需要給這個特殊存儲器中設定指定的數值，就可以改變掃描周期的時間。
【11】請問“MOVK0K2Y0"的意思是說把Y0--Y7復位，那么為什么”MOVK1K2Y0“卻不是把Y0--Y7置位的呢？而只是單把Y0置位的？
答：指令中的K2Y0是組合位元件，代表的是Y0-Y7，MOVK0K2Y0指令傳送0到K2Y0，實質傳送的是二進制數，0的二進制數是B00000000，所以是將Y0-Y7復位，MOVK1K2Y0指令傳送1到K2Y0，1的二進制數是B00000001，所以是對Y0置位為1，而不是把Y0-Y7都置位。
【12】在梯形圖中輸入T1K20，顯示軟元件設置不正確是怎么回事
答：在梯形圖中輸入T1K20，顯示軟元件設置不正確，是因為T1和K20中間沒有空格，空格多少沒有規定，但至少要空1格。正確的輸入方法是：OUTT1K20，注意OUT和T1，T1和K20之間都要留有空格，輸入定時器指令時還需要注意不要將字母O與數字0混淆。
【13】例如X001控制T5,T5的延時為50S,那X001是否需要接通50S，T5才動作？還是只需接通就可以了？
答：X001需要接通50秒，T5才動作。因為X001是定時器的驅動條件，而T5是屬于通用型定時器，當驅動條件X001斷開，那么定時器會復位，不再計時。
【14】實我手上有臺FX1N-40MR-001的PLC，輸出端（Y側）有幾個COM端子：COM1.COM2，COM3,COM4，COM5,怎么用用啊，究竟對應Y里面著哪些Y端子啊？
答：因為輸出負載包括接觸器、繼電器線圈、電磁閥線圈、指示燈、喇叭等，各種負載的電源性質可能不相同。為了適應不同的負載電源，所以PLC把輸出端分成幾組，同一組端口的負載電源是相同的，不同組的端口可以接不同的電源。
FX1N—40MR輸出為4點共端，即每個4個輸出點一個公共端。稱作4點共端。其對應關系是COM1為YO—Y3的公共端。COM2為Y4—Y7的公共端。以此類推。
【15】輸出輸入端的那幾個黑點端有什么用的？
答：輸出輸入端的那幾個黑點端是為了配合PLC的整體結構而留下的空端子，內部沒有接線，是無用的端子，不用做任何接線。空端子不能作接線端子使用，如果使用，會對PLC產生干擾。
以上便是關于三菱PLC的編程答疑解惑為問答15題全文了。
