這篇文章主要帶大家了解一下三菱PLC-FX2N系列產品的外部結構，關注海藍機電，帶你去自動化知識的海洋里遨游。

控制系統的設計中，雖然接線工作量的比重減小，但它是編程設計工作的基礎。只有在正確無誤地完成接線的前提下，才能確保編程設計工作的順利進行。FX2N系列接線端子排列如圖1所示。

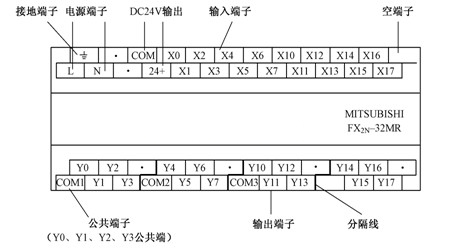

圖1 PLC-FX2N系列的接線端子排列示例(FX2N-32MR)

（1）輸入口器件的介入

PLC的輸入口連接輸入信號器件主要有開關、按鈕及各種傳感器這些都是觸點類型的器件。在接入PLC時，每個觸點的兩個接頭分別連接一個輸入點及輸入公共端。

（2）輸出口器件的接入

PLC的輸出口上連接的器件主要是繼電器、接觸器、電磁閥的線圈。這些器件均采用PLC機外的專用電源供電內部不過是提供一組開關接點。接入時線圈的一端接輸出點螺釘,一端經電源接輸出公共端。

PLC輸出口的電流定額一般為2A，大電流的執行器件須配裝中間繼電器。

（3）外部接線示例

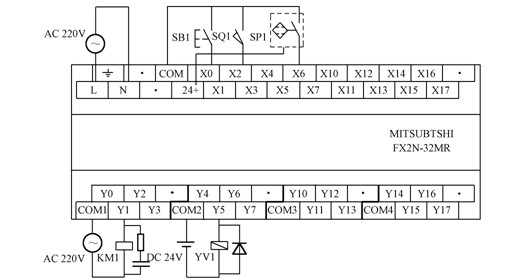

FX2N-32MR型為例，在PLC的輸入端接入一個按鈕、一個限位開關，還有一個接近開關；輸出為一個220V的交流接觸器和一個電磁閥。

圖2 PLC-FX2N系列外部接線示例

以上就是關于三菱PLC-FX2N系列產品的外部結構講解的主要內容了，關注海藍機電，定期分享自動化知識。
