并行分支結構的步進順控設計法
文章分享：并行分支結構的步進順控設計法。
并行分支結構
并行分支結構是指同時處理多個程序流程。圖中當S20步被激活成為活動步后，若轉換條件X0成立就同時執行左、中、右三支程序。
S50為匯合狀態，由S22、S32、S42三個狀態共同驅動，當這三個狀態都成為活動步且轉換條件X4成立時，匯合轉換成S50步。
并行性分支、匯合的編程
編程原則是先集中處理分支轉移情況，然后依順序進行各分支程序處理，最后集中處理匯合狀態，見圖所示，根據步近梯形圖可以寫出指令表程序。
圖 并行分支結構狀態轉移圖及其編程
并行性分支結構編程的注意事項
并行分支結構的匯合最多能實現8個分支的匯合。

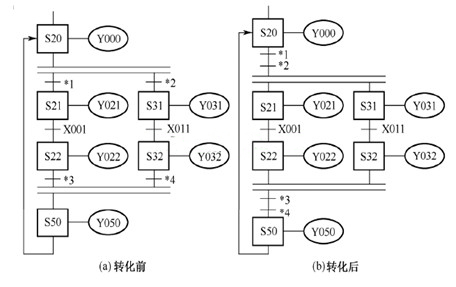

在并行分支、匯合處不允許有下圖（a）的轉移條件，而必須將其轉化為下圖（b）后，再進行編程。
圖 并行分支轉化
