三菱plc子程序調用與子程序返回指令使用方法
海藍機電文章分享：三菱plc子程序調用與子程序返回指令使用方法。
子程序調用指令CALL的操作數為P0~P62，子程序返回指SRET無操作數。

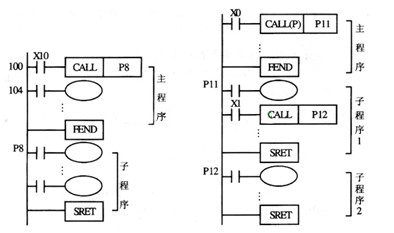

圖（a）中的X10為ON時，CALL指令使程序跳轉到指針CALL指令使程序跳轉到指針P8處，子程序被執行，執行完SRET指令后返回到104步。
子程序應放在FEND（主程序結束）指令之后，同一指針只能出現一次，CJ指令中用過的指針不能再用，不同位置的CALL指令可以調用同一指針的子程序。
圖（a）子程序調用（b）子程序的嵌套調用在子程序調用子程序稱為嵌套5級。
圖（b）中的CALL P11指令僅在X0由OFF變為ON時執行一次。在執行子程序1時，如果X1為ON，CALL P12指令被執行，程序跳到P12處，嵌套執行子程序2。執行第二條SRET指令后，返回子程序1中CALL P12指令的下一條指令，執行第一條SRET指令后返回主程序中CALLP11指令的下一條指令。
以上就是關于三菱plc子程序調用與子程序返回指令使用方法的全部內容了。
