三菱PLCFX2N-2AD兩通道模擬量輸入模塊
今天是2019年2月19日星期二，元宵節。海藍機電在此祝各位元宵節快樂。今天分享給大家的文章是：三菱FX2N-2AD兩通道模擬量輸入模塊。

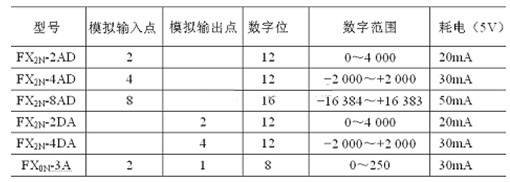

下圖是常用模擬量擴展模塊規格
FX2N-2AD型模擬輸入模塊用于將點模擬輸入（電壓輸入和電流輸入）轉換成位的數字值，并將這個值輸入到plc中。
模塊鏈接

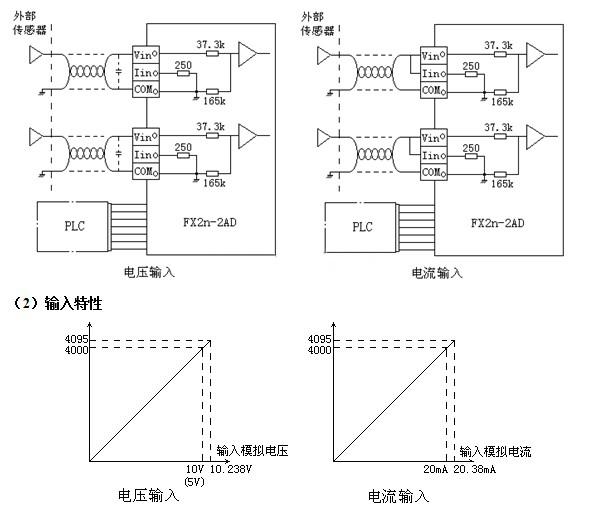

模塊連接根據接線方法，模擬輸入可在電壓輸入或電流輸入中進行選擇。FX2N-2AD不能將一個通道作為模擬電壓輸入而另一個作為電流輸入，應為兩個通道使用相同的偏值量和增益值。對于電流輸入，請短路VIN和IIN，如下圖所示。
模塊的轉換位數為12位，對應的最大數字量輸出為4095，但在實際使用時，為了計算方便，通常情況下都將最大模擬量輸入（DC10V/5V或20mA）所對應的數字量輸出設定為4000。
例如：當模擬范圍為0~10V，而使用的數字范圍為0~4000時，數字值為40等于100mV的模擬輸入（40×10V/4000數字點）。

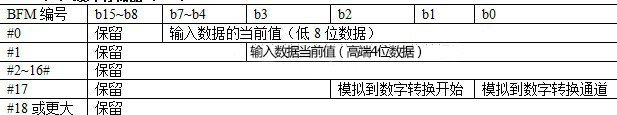

（3）緩沖存儲器（BFM）
①BFM≠0的低8位b7~b0存儲A/D通道輸入數據的當前值的低8位數據。
②BFM≠1的低4位b3~b0存儲A/D通道輸入數據的當前值的高4位數據。
③BFM≠17：b0來指定模擬到數字轉換的通道。b0=0為CH1,b0=1位CH2
編程與控制
①用TO指令，在模塊的緩沖存儲器中寫入A/D轉換控制指令：指令要轉換的通道，啟動模塊的A/D轉換，轉換結果將存儲于BFM中。
②用FROM把BFM的數據讀入PLC中。

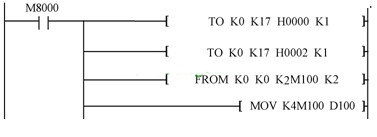

例1：設某系統的控制要求為：系統上電將模擬量輸入1進行A/D轉換。并且將轉換結果讀入到PLC的數據寄存器D100
