三相異步電動機正反轉聯鎖控制的PLC線路與梯形圖
今天分享文章：三相異步電動機正反轉聯鎖控制的PLC線路與梯形圖。詳見下文。

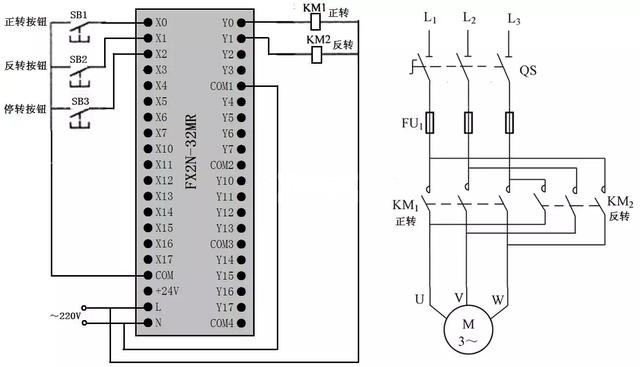

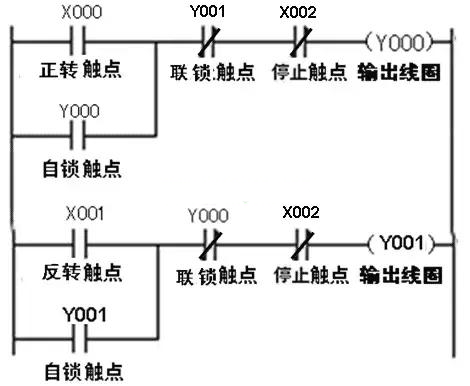

線路與梯形圖說明如下：
正轉聯鎖控制。按下正轉按鈕SB1→梯形圖程序中的正轉觸點X000閉合→線圈Y000得電→Y000自鎖觸點閉合，Y000聯鎖觸點斷開，Y0端子與COM端子間的內部硬觸點閉合→Y000自鎖觸點閉合，使線圈Y000在X000觸點斷開后仍可得電；Y000聯鎖觸點斷開，使線圈Y001即使在X001觸點閉合（誤操作SB2引起）時也無法得電，實現聯鎖控制；Y0端子與COM端子間的內部硬觸點閉合，接觸器KM1線圈得電，主電路中的KM1主觸點閉合，電動機得電正轉。
2)反轉聯鎖控制。按下反轉按鈕SB2→梯形圖程序中的反轉觸點X001閉合→線圈Y001得電→Y001自鎖觸點閉合，Y001聯鎖觸點斷開，Y1端子與COM端子間的內部硬觸點閉合→Y001自鎖觸點閉合，使線圈Y001在X001觸點斷開后繼續得電；Y001聯鎖觸點斷開，使線圈Y000即使在X000觸點閉合（誤操作SB1引起）時也無法得電，實現聯鎖控制；Y1端子與COM端子間的內部硬觸點閉合，接觸器KM2線圈得電，主電路中的KM2主觸點閉合，電動機得電反轉。
3)停轉控制。按下停止按鈕SB3→梯形圖程序中的兩個停止觸點X002均斷開→線圈Y000、Y001均失電→接觸器KM1、KM2線圈均失電→主電路中的KM1、KM2主觸點均斷開，電動機失電停轉。
以上就是關于三相異步電動機正反轉聯鎖控制的PLC線路與梯形圖的全部內容了。海藍機電-三菱代理商，我們只售正品，三菱PLC、三菱伺服電機、三菱變頻器、三菱觸摸屏現貨充足，提供產品技術服務、機器人視覺、自動化開發、機電設備維修、上位機軟件等技術服務。海藍的技術實力，等你來了解。
