三菱PLC數據“位”與“字”的區別
對于沒有計算機基礎的工控人員可能對數據這塊不太清楚，今天我們就說下三菱PLC數據類型。
首先我們先了解下“位”與“字”的區別，位一共有兩種狀態0和1,0代表關、1代表開，對用于PLC中的X、Y、M、S，處理關/開信號的軟元件稱之為位軟元件。我們再說下字，字有單字和雙字，單字由16個位組成的，雙字由32個位組成，對應于PLC的T、C、D、R處理數值信號的軟元件稱之為字軟元件。

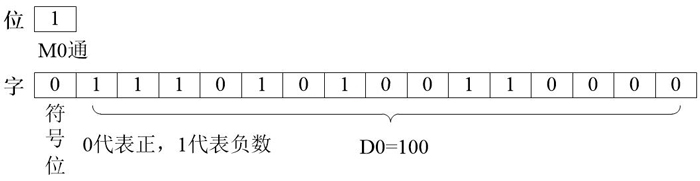

位和字的表示通過上圖，我們知道位是1位二進制，字是16位二進制，在PLC中說的幾位幾位就是二進制的并非十進制。位軟元件的組合也能處理數值，通過Kn和起始位軟元件的組合來表示，在PLC程序中經常看到MOV d100 K4M0，MOV d100 K2M0我們看下是怎么回事:

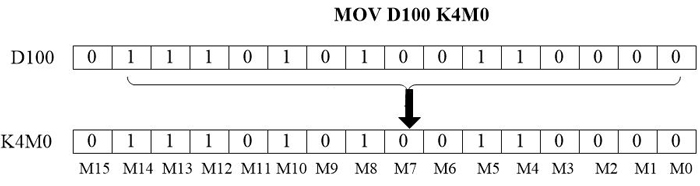

MOV d100 K4M0
K4M0的數值就是D0，Kn表示位數以4為單位，K1M0表示M0、M1、M2、M3。

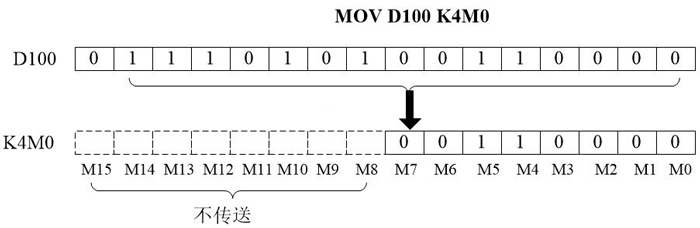

MOV d100 K2M0
數據長度不足的高位部分不被傳送。
了解這些我們再說下，PLC基本的數據類型：2進制數、8進制數、10進制數、16進制數。
2進制數，PLC中內部數據處理方式，它是最基本的存儲和運算的方式，所有的10機制、16進制在PLC中都要轉化為2進制處理，在觸摸屏等上位機會自動抓換成10進制顯示。
8進制，FX系列可編程控制器中，輸入繼電器、輸出繼電器的軟元件編號都是以8進制數分配的，由于在8進制數中，不存在[8,9]所以按[0～7、10～17、…70～77、100～107]上升排列。
10進制，輔助繼電器(M)、定時器(T)、計數器(C)、狀態(S)軟元件編號（其他牌子的PLC的編號方式有12進制等）,應用指令的操作數中的數值指定和指令動作的指定。
16進制，應用指令的操作數中的數值指定和指令動作的指定，通常在變頻器的通訊地址、命令碼表示。

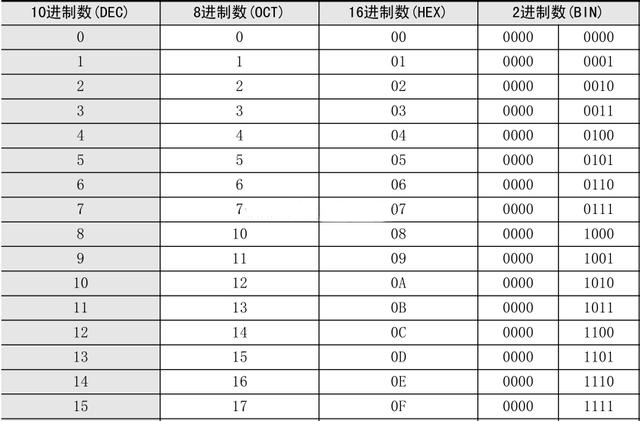

數值轉換
關于三菱PLC數據“位”與“字”的區別的內容已經講完了，需要了解更多，請關注海藍機電。
