三菱伺服放大器_MR-J4-22KA三菱伺服電機配套專用-22KW三相AC200V

點擊：9571 日期：2018-11-27 選擇字號：小中大

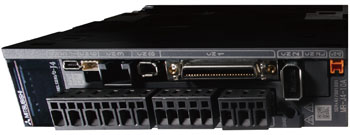

MR-J4-22KA 三菱伺服放大器22KW三相AC200V，

MR-J4-22KA參數說明：伺服放大器通用接口型22KW用，三相AC200~240V

三菱伺服放大器22KW型MR-J4-22KA的詳細規格說明：

[輸出]

. 額定電壓：三相AC170V

. 額定電流：126A

[主電路電源輸入]

. 電源|頻率：三相AC200V~240V 50Hz/60Hz

. 額定電流：95A

. 允許的電壓變動：三相AC170V~264V

. 允許的頻率變動：±5%以內

[控制電路電源輸入]

. 電源·頻率：單相AC200V~240V 50Hz/60Hz

. 額定電流：0.3A

. 允許的電壓變動：單相AC170V~264V

. 允許的頻率變動：±5%以內

. 消耗電量：45W

[接口用電池]

. 電源|頻率：DC24V ±10%

. 電源容量:0.5A(包含CN8接頭信號)

[控制方式] 正弦波PWM控制電流控制方式

[允許再生電力] 外置再生電阻器(標準附屬件）850w(1300w)

[動態制動器] 外加選項

[通信功能]

. USB：與個人電腦等的連接(對應MR Configurator2)

. RS-422/RS-485：最多32軸，1:n通信

[編碼器輸出脈沖] 對應(ABZ相脈沖)

[模擬監視器] 2通道

[位置控制模式]

. 最大輸入脈沖頻率：4Mpps(差動輸入時)，200kpps(集電極開路輸入時)

. 定位反饋脈沖：編碼器分辨率(伺服電機梅旋轉一周的分辨率): 22位

. 指令脈沖倍率：電子齒輪A/B倍 A＝1~6777216，B=1~6777216, 1/10 < A/B < 4000

. 定位完成脈沖寬度設定：0pulse~165535pulse(指令脈沖單位)

. 誤差過大：±3轉

. 轉矩限制：通過參數設定或者外部模擬量輸入((DC0V~+10V/最大轉矩)進行設定

[速度控制模式]

. 速度控制范圍：模擬量速度指令1:2000，內部速度指令1:5000}

. 模擬量速度指令輸入：DC0V~±10V/額定轉速(通過 [Pr.PC12] 能夠更改10V時的轉速)

. 速度變動率：±0.01%以下(負載變化:0%~100%), 0%(電源變化±10%) ±0.2%以下(環境溫度:25±10℃)僅限擬量速度指令時

. 轉矩限制:通過參數設定或者外部模擬量輸入((DC0V~+10V/最大轉矩)進行設定

[轉矩控制模式]

. 模擬最轉矩指令輸入:DC0V~±8V/最大轉矩(輸入阻抗:10kΩ~12kΩ)

. 速度制限:通過參數設定或者外部模擬量輸入((DC0V~±10V/額定轉速)進行設定

[位置模式] 不支持

[全封閉控制] 2線式通信方式

[機器端編碼器接口] 三菱電機高速串行通信

[保護功能]

. 過電流保護、再生過電壓保護、過載保護(電子熱繼電器)、伺服電機過熱保護、編碼器異常保護、

再生異常保護、電壓不足保護、瞬時掉電保護、超速保護、誤差過大保護

[安全功解] STO(IEC/EN 61800-5-2)

[安全性能]

. 第三者認證規格(注6):ENISO 13849-1 種類3 PL d. EN 61508 SIL 2, EN 62061 SIL CL2, EN 61800-5-2 SIL2

. 響應性能:8ms以下(STO輸入OFF-->能源切斷)

. 測試脈沖輸入(STO): 測試脈沖周期:1Hz-25Hz 測試脈沖關斷時間:最大1ms

[構造(保護等級)] 強冷、開放(IP20)

[重量] 18.2kg

MR-J4-22KA,MR-J4-22KA用戶手冊,MR-J4-22KA價格
