分享一下三菱FX5U系統中的FX3兼容脈沖捕捉功能?

點擊：14742 日期：2018-11-22 選擇字號：小 中 大


  三菱FX5UCPU模塊中內置有FX3兼容脈沖捕捉功能。

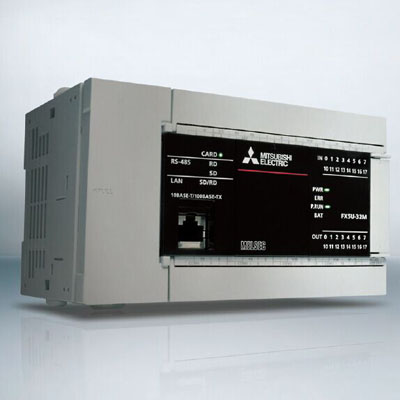

三菱PLC-FX5U系列
  根據X0～X7的輸入信號的OFF→ON，特殊繼電器 （SM8170～SM8177）通過中斷處理被設置。通過在程序中使用該特殊繼電器，可以捕捉普通的輸入處理遺漏的脈沖信號。
  使用FX3兼容脈沖捕捉功能時，需要通過參數進行脈沖捕捉設置及輸入響應時間的設置。
  此外，還配備與MELSEC Q/L系列脈沖捕捉功能同等的脈沖捕捉功能。
  [要點] 脈沖捕捉功能與FX3兼容脈沖捕捉功能可以同時使用。
一、FX3兼容脈沖捕捉功能的規格
  FX3兼容脈沖捕捉可以使用輸入X0～X7。
 1、輸入響應時間
   . FX5U-32M / FX5UC-32M：X0～X5 5μs,X6～X7 100μs
   . FX5U-64M / FX5U-80M / FX5UC-64M / FX5UC-96M：X0～X7 5μs
 2、輸入編號與特殊繼電器的分配
    輸入編號----對應的特殊繼電器
    X0----------SM8170
    X1----------SM8171
    X2----------SM8172
    X3----------SM8173
    X4----------SM8174
    X5----------SM8175
    X6----------SM8176
    X7----------SM8177
二、FX3兼容脈沖捕捉功能的執行步驟
  FX3兼容脈沖捕捉功能的執行步驟如下所示。
 1、確認FX3兼容脈沖捕捉的規格。
   確認FX3兼容脈沖捕捉的輸入響應時間、對應特殊繼電器等規格。
 2、 與外部設備連接。
 3、設置參數。
   進行脈沖捕捉設置等參數設置。
 4、創建程序。
    創建使用脈沖捕捉所需的程序。
 5、執行程序。
FX3兼容脈沖捕捉的參數設置通過GX Works3進行。
