三菱PLC FX5UCPU模塊內置模擬量輸入為電壓輸入(DC0~10V)，

經過此辦法就能夠轉化為模擬量電流輸入(DC4~20m)。

[在電流輸入(DC4~20mA)中運用的辦法]

FX5U CPU模塊只支持電壓輸入，但在V□+，V-端子間銜接250Ω電阻(精細電阻0.5%)后，能夠作為電流輸入運用。

1、接線實例

V□+,CH□的□中為CH編號。

*1 也可并聯500Ω電阻。請考慮最大輸入電流后挑選適宜的電阻。

*2 不運用的通道請將“V□+”端子和“V-”端子短路。

2、標準

模擬量輸入：DC4~20mA

數字輸出值：400~2000 *1

分辨率：10μA

肯定最大輸入：-2mA，+60mA

可使用份額縮放功用進行改變。

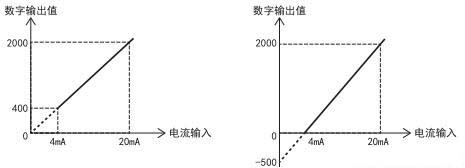

3、份額縮放功用運用例

默認值特性(上限值4000,下限值0) 使用份額縮放功用轉化的特性(上限值4500,下限值-500
