三菱FX5U PLC內置模擬量輸入為電流怎么設置？
三菱FX5UCPU模塊內置模擬量輸入為電壓輸入(DC0~10V)，
通過此方法就可以轉換為模擬量電流輸入(DC4~20m)。
[在電流輸入(DC4~20mA)中使用的方法]
FX5U CPU模塊只支持電壓輸入，但在V□+，V-端子間連接250Ω電阻(精密電阻0.5%)后，可以作為電流輸入使用。
1、接線實例
*1 也可并聯500Ω電阻。請考慮最大輸入電流后選擇合適的電阻。
*2 不使用的通道請將“V□+”端子和“V-”端子短路。
2、規格
模擬量輸入：DC4~20mA
數字輸出值：400~2000 *1
分辨率：10μA
絕對最大輸入：-2mA，+60mA
可利用比例縮放功能進行變更。

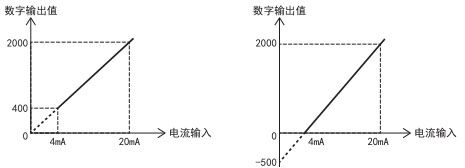

3、比例縮放功能使用例
默認值特性(上限值4000,下限值0) 利用比例縮放功能轉換的特性(上限值4500,下限值-500)
