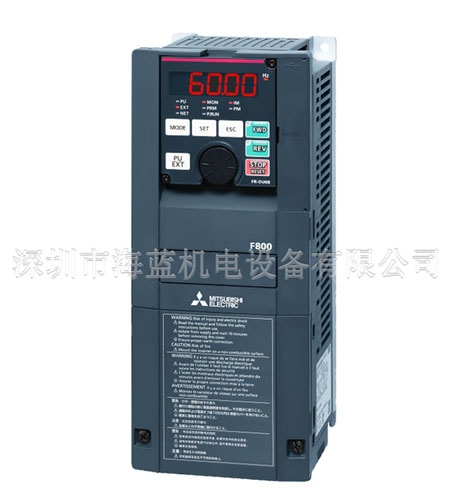

三菱變頻器中“停車”和“制動”是一個意思嗎？
一、電阻能耗制動的工作方式
電阻能耗制動采用的方法就是制動單元和制動電阻兩部分，即通過內置或外加制動電阻的方法將電能消耗在大功率電阻器中，實現電動機的四象限運行。該方法雖然簡單，但有如下嚴重缺點。
二、變頻器自由停車
慣性停車，即是自由停車。當以關斷電源、切斷運行控制信號等方式使變頻器的立即停止輸出之后，電機以其自身運轉時產生的慣性繼續滑行，直到停止轉動，這種方式不會對變頻器內部產生回饋電壓。
我門設置自由停車，正向反向旋轉，然后運行到50HZ，停車后三秒，反轉50HZ，會出現限流才對，不報過流。這個電流能不能限制?。坑卸啻蟮碾娏?？我測試的時候報過流。說明，變頻器帶電機，電機空載。正常運行30幾個電流。
變頻器接到停機命令后，立即中止輸出，負載按照機械慣性自由停止。變頻器通過停止輸出來停機, 這時, 電動機的電源被切斷, 拖動系統處于自由制動狀態，由于停機時間的長短由拖動系統的慣性決定, 故也稱為慣性停機。
變頻器通過停止輸出來停車,此時,電動機的電源被切斷,拖動系統處于自由制動狀態.由于停車時間的長短由拖動系統的慣性決定,故稱為慣性停車.在慣性停車時應注意不應在電動機未真正停止時就啟動,如要啟動應先制動,待電動機停穩后再啟動.這是因為啟動瞬間電動機轉速(頻率)與變頻器輸出頻率差距太大,會使變頻器電流過大而損壞就頻器的功率管。
三、變頻器制動停車
制動停車，即是斜坡停車。制動停車又分為直流制動，動力制動，回饋制動，混合制動，抱閘機械制動等方式。
選擇變頻器的停車方式根據現場要求的停車時間有關，通常停車時間要求小于自由停車時間時，選擇制動減速停車。
直流制動（就是給電通入一定的直流電）；動力制動（用電阻耗能）；混合制動（直流制動＋動力制動）；回饋制動（將發電電流注入電網）；抱閘機械制動。
停車分斜波停車和自由停車（快速停車也是斜波停車，只是斜波較陡而已）。
制動也有機械制動（如抱閘）、能耗制動（制動電阻、反接制動、直流制動等）、回饋制動等。是否需要制動和電機運轉狀態有關，斜波停車時當要求的停車時間小于自由停車時間時就需要使用制動；電機正常運轉時有時也需要制動，如吊鉤下降時。
四、電阻能耗制動的工作方式
電阻能耗制動采用的方法就是制動單元和制動電阻兩部分，即通過內置或外加制動電阻的方法將電能消耗在大功率電阻器中，實現電動機的四象限運行。該方法雖然簡單，但有如下嚴重缺點。
(1)簡單的能耗制動有時不能及時抑制快速制動產生的泵升電壓，限制了制動性能的提高（制動轉矩大，調速范圍寬，動態性能好）
(2)浪費能量，降低了系統的效率
(3)電阻發熱嚴重，影響系統其他部分正常工作
五、配套使用制動方式：電動機拖動大慣量負載（如離心機、龍門刨、巷道車、行車的大小車等）并要求急劇減速或停車；電動機拖動位能負載（如電梯、起重機、礦井提升機等）；電動機經常處于被拖動狀態（如離心機副機、造紙機導紙輥電動機、化纖機械牽伸機等），以上幾類負載的共同特點，要求電動機不僅運行于電動狀態（一、三象限），而且要運行于發電制動狀態（二、四象限）
六、在電網——變頻器——電機——負載構成的驅動系統中，能量是可以雙向傳遞的。當電機處于電動機工作模式時，電能從電網經由變頻器傳遞到電機，轉化為機械能驅動負載，負載因此具有動能或勢能；當負載釋放這些能量以求改變運動狀態時，電機反被負載帶動，進入發電機工作模式，將機械能轉化為電能反饋給前級變頻器。這些反饋能量被稱為再生制動能量，可以通過變頻器反饋回電網，或者消耗在變頻器直流母線上的制動電阻中（能耗制動）。
產生制動能量的場合
1、大慣性負載的快速減速過程
2、起重設備的重物下放過程
3、游梁式抽油機的驢頭下放過程
