教你如何使用三菱PLC的計數指令

點擊：32208 日期：2018-06-26 選擇字號：小 中 大

在自動控制生產線上，最常用的一種指令就是計數，使用計數可以方便的統計產量，還可以對計數數據清零，那么具體怎樣編寫計數指令呢？ 我們以FX2n系列為例說明。

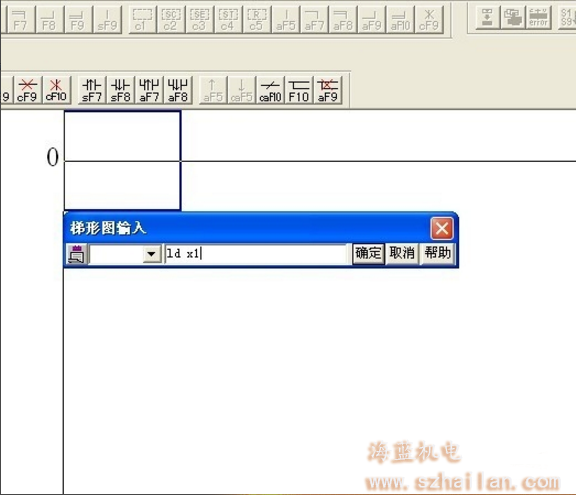

一、假設x1為檢測信號，在軟件中用X1對C0計數，在左母線處可以直接輸入“LD X1”，所輸入字母不分大小寫。

三菱PLC的計數指令

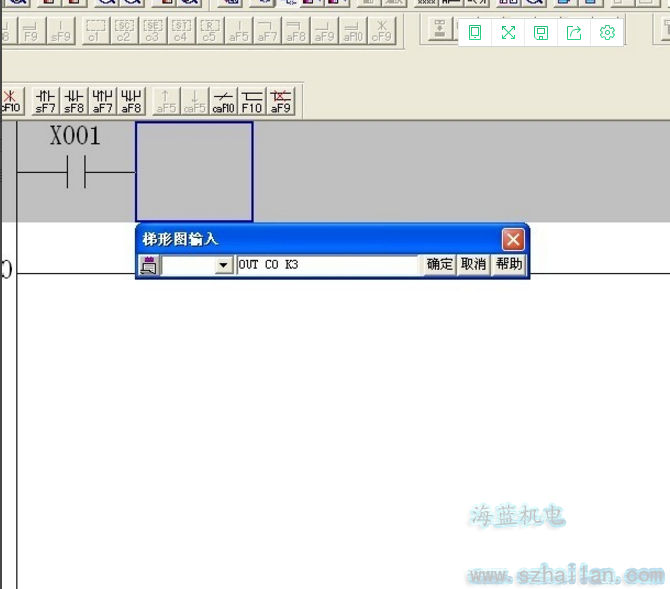

二、我們以C0作為內部計數器，我們假設X1檢測3次之后C0動作，這時需輸入“OUT C0 K3”，此時C0類似計數器線圈。

三菱PLC的計數指令2

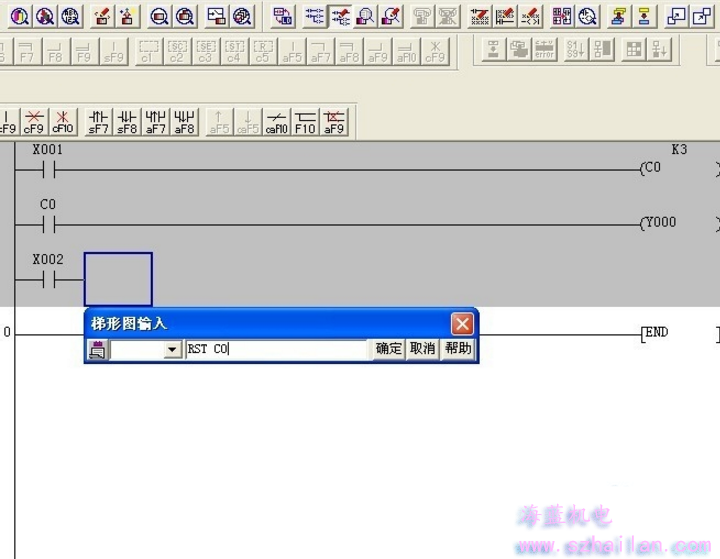

三、我們用C0的觸點控制Y0，Y0代表輸出，可以作為警示燈使用。另外生產線都是每日對統計數據清理，所以需要在程序中加入對計數器的復位清零。

三菱PLC的計數指令3

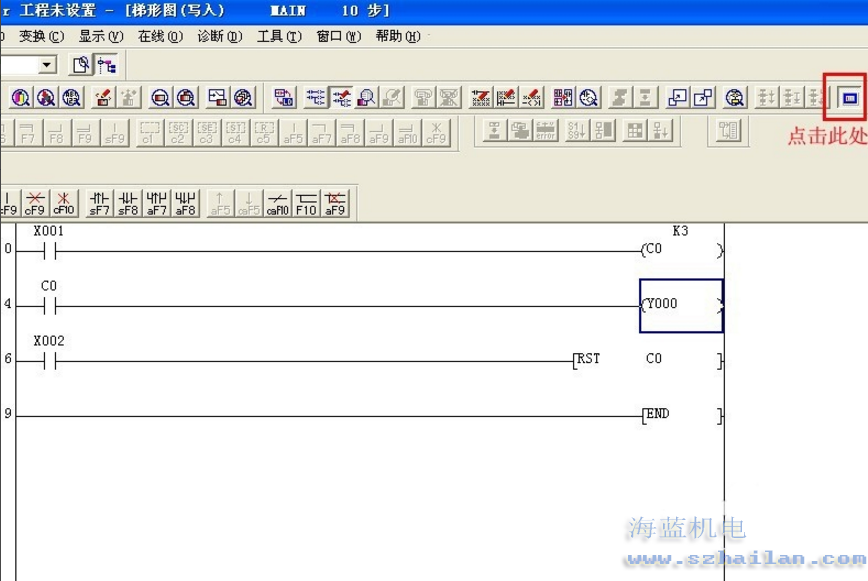

四、在編寫程序之后，為保證其準確性需要先進性測試，點擊工具欄的測試按鈕，即可將程序?qū)懭肽MPLC。

三菱PLC的計數指令4

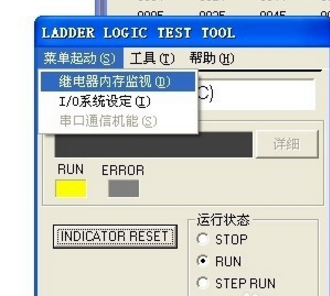

五、然后點擊測試對話框的“菜單啟動”，選擇第一項“繼電器內存監視”。

三菱PLC的計數指令5

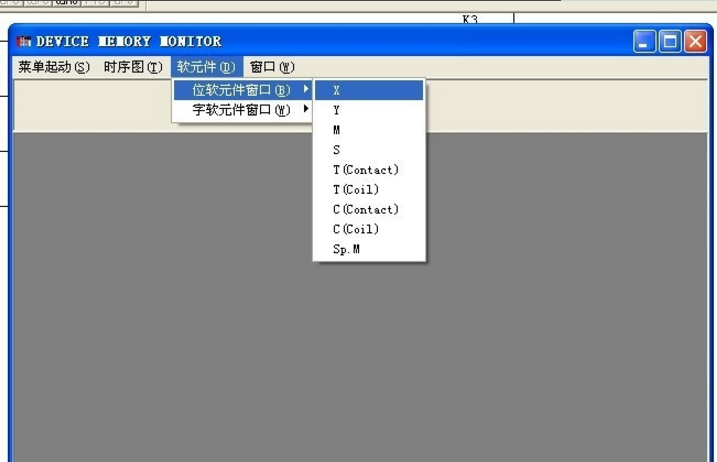

六、然后在監視窗口的軟元件菜單欄選擇“位軟元件窗口”，選擇X和Y，這時才能對輸入和輸出兩個軟元件進行模擬和監控。

三菱PLC計數指令6

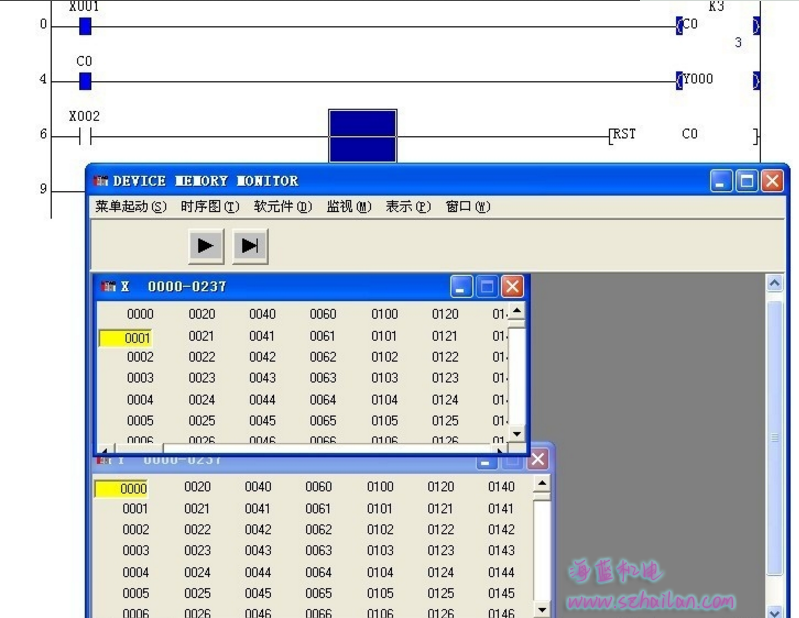

七、這時可以仿真程序：按兩下X1，表示X1有一個無自鎖輸入信號，按一下則會自鎖。通過這種方式可以監測程序是否正確。

三菱PLC的計數指令7

    PS:另外需注意模擬畫面都是帶有自鎖功能的，需要按兩下才會斷開輸入。
