三菱觸摸屏GT2310-VTBD與三菱plcQJ71E71-100通訊設置步驟

點擊：20251 日期：2017-07-21 選擇字號：小 中 大

今天有客戶詳細問了有關三菱觸摸屏GT2310-VTBD與三菱plc-QJ71E71-100通訊設置的問題，小編覺得這個問題還是比較大眾的所以也分享給大家，以供參考！如下：

1、 使用GT Designer3新建一個程序。

2、 在軟件編輯菜單欄中依次單擊【公共設置】--【連接機器設置】

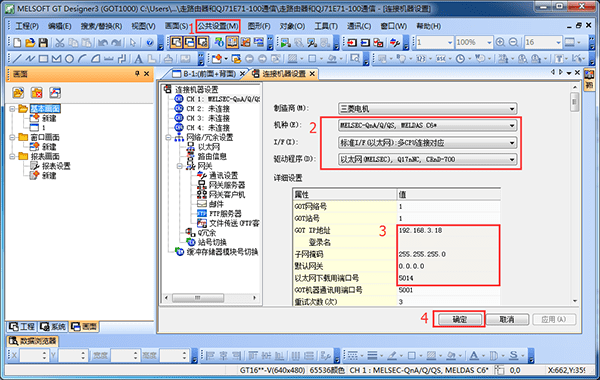

三菱plc與三菱觸摸屏通訊設置


A. 制造商：默認選擇【三菱電機】

B. 機種:【MELSE-QNA/Q/QS, MELDAS C6】

C. I/F(I):【標準I/F（以太網）；多CPU連接對應】

D. 驅動程序：【以太網（MELSEC），Q17nNC,CRnD-700】

3、 GOT（觸摸屏） IP地址需要設置跟QJ71E71-100一樣。

A. 192.168.__ .__

B. 以太網下載用端口號（E）:5014

4、 設置好了后，單擊確認。



QJ71E71-100參數設置

1、 新建PLC程序，在【工程】--【參數】--【網絡參數】--【以太網/CC IE /MELSECNET】

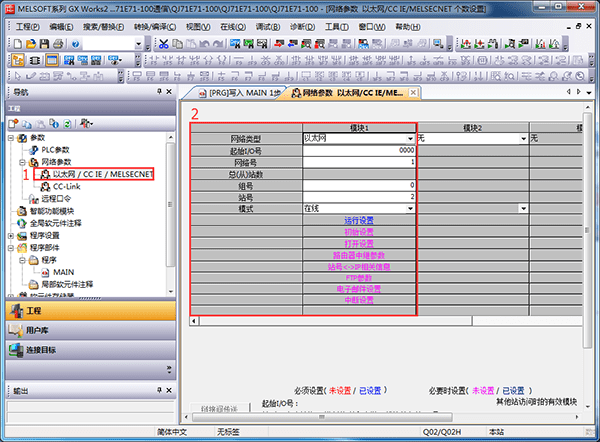

三菱plc與三菱觸摸屏通訊設置2


1) 網絡類型：【以太網】

2) 起始I/O號：0000

3) 網絡號:1

4) 組號：0

5) 站號：2

6) 模式：在線

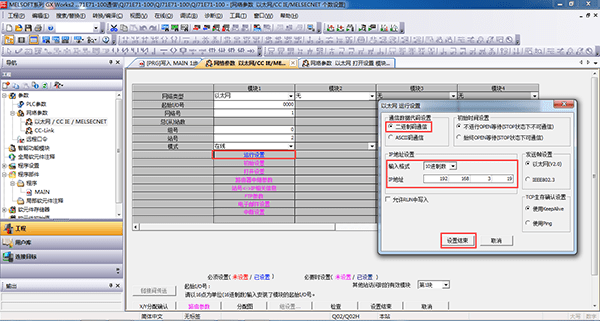

3、三菱plc與三菱觸摸屏通訊設置3

1) 通訊數據代碼設置：【二進制碼通信】

2) IP地址設置：輸入格式：【10進制數】  IP地址：192.168.__.__（這個IP地址要跟觸摸屏的IP地址設置一樣。）

3) 點擊【設置結束】即完成參數設置。

本次三菱電機技術分享就到這里了更多關于三菱觸摸屏、三菱plc、三菱伺服電機以及三菱變頻器技術支持，或產品服務請咨詢深圳海藍機電官網，服務熱線：0755-88356415
