三菱PLC輸出模塊FX3U-4DA替代FX2N-4DA的注意事項
由于三菱plc輸出模塊FX2N-4DA停產的緣故，三菱推薦用FX3U-4DA替代。那么在替代的過程中需要注意哪些東西呢？下面海藍機電小編就來為大家分析分析，希望能對大家能有所幫助！
一、分辨率對比：
三菱PLC輸出模塊FX3U-4DA分辨率：
（1）電壓-10V~+10V對應數字值-32000~+32000，分辨率0.32mV(20/64000)
（2）電流0~20mA 對應數字值0~32000, 分辨率0.63uA(20mA/32000)
（3）電流4~20mA 對應數字值0~32000分辨率0.63uA(20mA/32000)
三菱PLC輸出模塊FX2N-4DA分辨率:
（1）電壓-10V~+10V對應數字值-2000~+2000, 分辨率5mV(10V*1/2000)
（2）電流0~20mA 對應數字值0~1000, 分辨率20uA(20mA*1/1000)
（3）電流4~20mA 對應數字值0~1000, 分辨率20uA(20mA*1/1000)

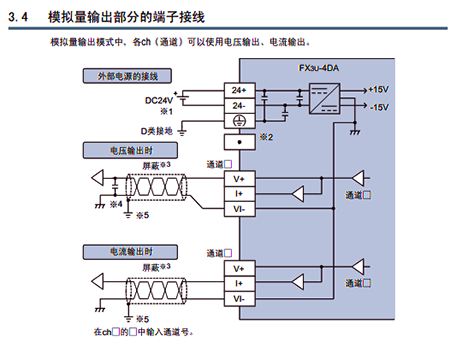

二、正確接線方法如下圖所示：

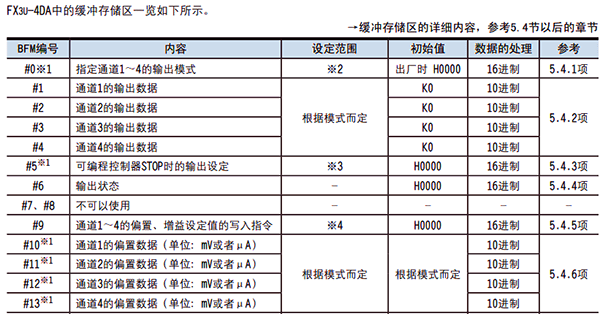

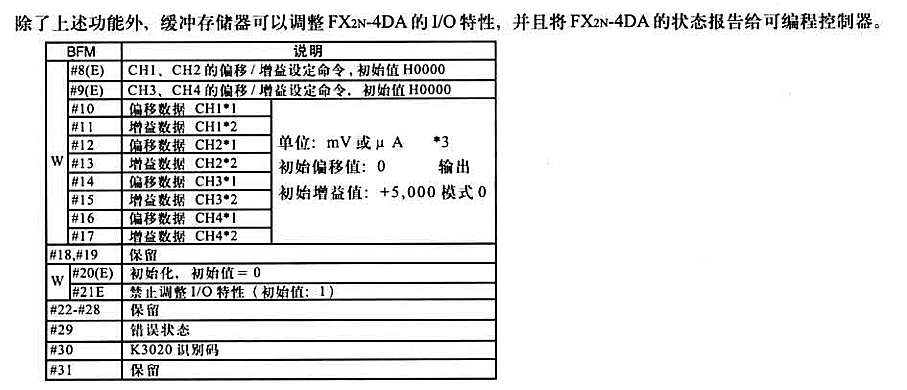

三、緩沖對應

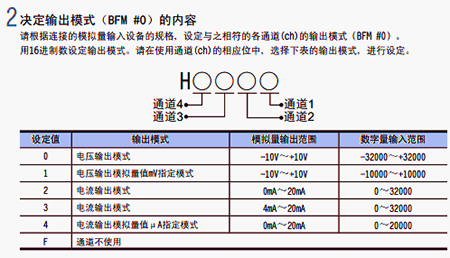

四：輸出模式
三菱PLC模塊FX3U-4DA：
輸出模式BFM #0:
0: -10V~+10V -32000~+32000
1: -10V~+10V -10000~+10000
2: 0mA~20mA 0~32000
3： 4mA~20mA 0~32000
4： 0mA~20mA 0~20000
三菱PLC模塊FX2N-4DA:
0: -10V~+10V -2000~+2000
1: 4mA~20mA 0~+1000
2: 0mA~20mA 0~+1000
五、數字輸出值
數字輸出值對應緩沖#1~#4兩者相同
六、三菱PLC輸出模塊FX2N-4DA改為FX3U-4DA主要區別：
1：±10V分辨率由±2000提升為±32000，上升16倍
2：0-20mA（4-20mA）分辨率由0-1000提升為0-32000，上升32倍
3：三菱PLC輸出模塊FX2N-4DA輸出模式1:4-20mA，FX3U-4DA輸出模式3:4-20mA
4：數字輸出值緩沖區對應相同#1-#4
七、附錄：
以上便是三菱PLC輸出模塊FX3U-4DA替代FX2N-4DA的注意事項，希望廣大三菱PLC用戶能夠牢記，更多三菱PLC模塊產品信息與技術知識，歡迎你持續關注海藍機電！
