三菱PLC L系列定位模塊LD75D4使用方法
一、主要特點

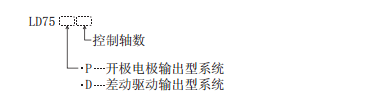

(1) 模塊型號
·開集電極輸出型: LD75P1／LD75P2／LD75P4
·差動驅動輸出型: LD75D1／LD75D2／LD75D4
(2) 高速啟動時間
定位控制啟動時間達到了 1.5ms(1 軸直線控制時)的高速。
(3) 高速脈沖輸出
使用差動驅動輸出型 LD75D□時，可以實現高速脈沖輸出和遠距離驅動器模塊連
接。
·使用 LD75D□時: 4Mpulse/s，最大 10m

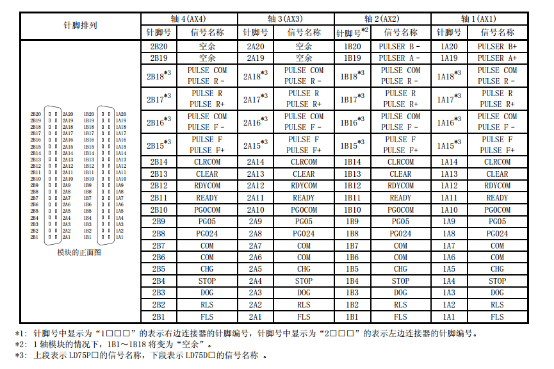

二：引腳定義
三、參數設置
1. 軟件組態

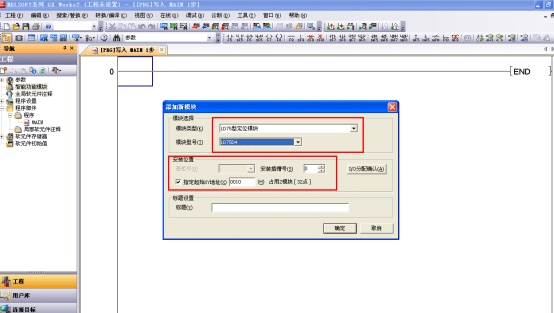

新建工程→添加智能功能模塊（如下圖）

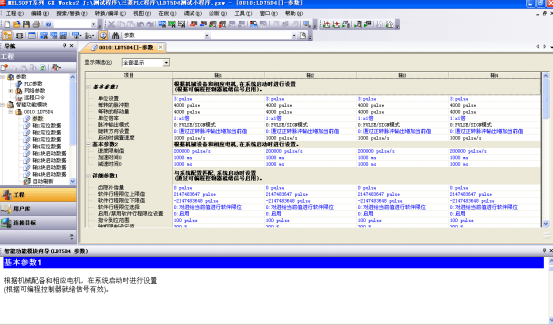

2. 設置軸參數
根據實際情況設置每個軸的參數，如下所示:

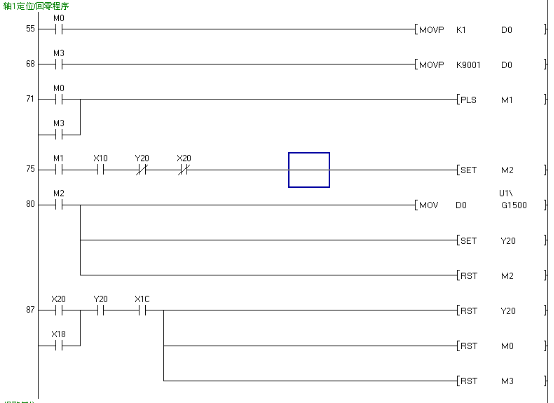

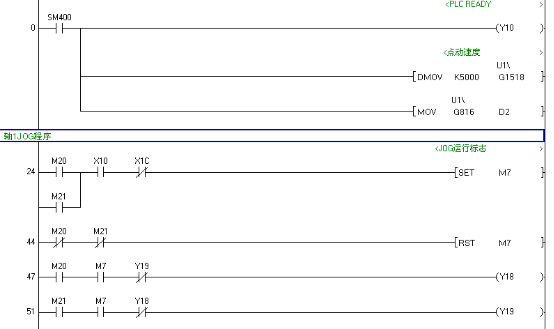

四、編寫程序
