三菱PLC PROFIBUS通訊模塊QJ71PB92V與QJ71PB93D通訊方法
三菱PROFIBUS-DP通訊模塊用于現場層的高速數據傳送，主站周期地讀取從站的輸入信息并周期地向從站發送輸出信息。總線循環時間必須要比主站（三菱PLC）程序循環時間短。除周期性用戶數據傳輸外，PROFIBUS-DP還提供智能化設備所需的非周期性通信以進行組態、診斷和報警處理。

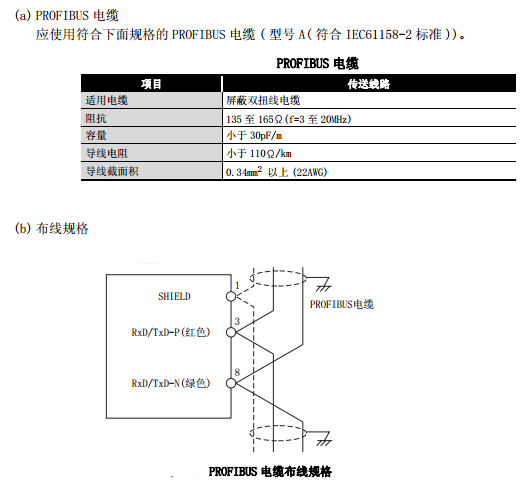

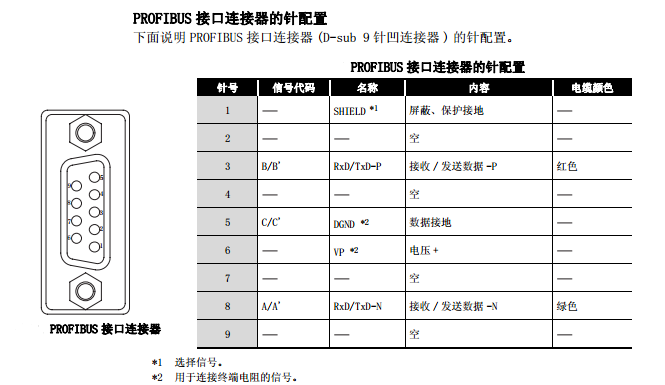

下面介紹主站三菱Q系列plc配件QJ71PB92V與從站QJ71PB93D的通訊，其通訊線纜如下圖a、b所示
圖a 圖b
主站QJ71PB92V與從站QJ71PB93D的通訊的參數設置及程序
? QJ71PB92V的參數設置：
1) 添加模塊
打開GX Configurator-DP（如圖c）

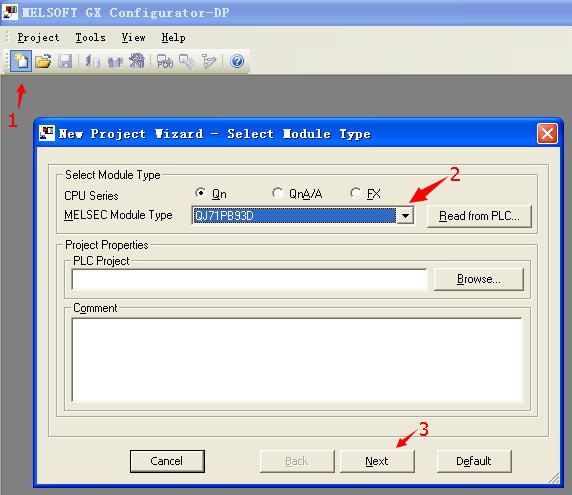

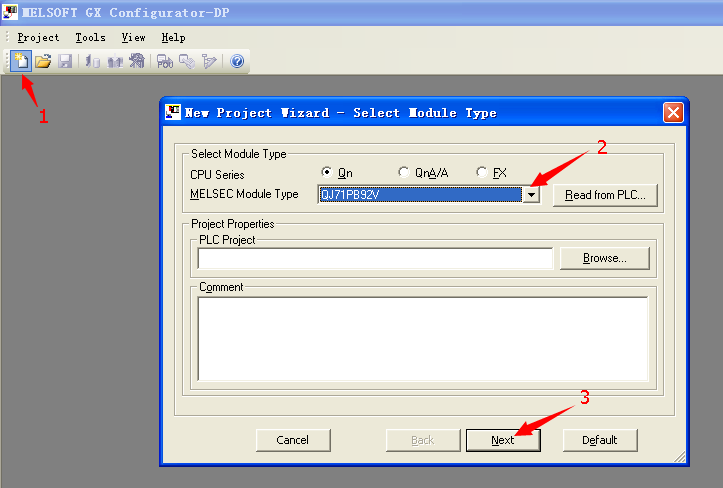

1、新建 2、選擇型號QJ71PB92V 3、下一步(如圖d）
2) 通訊參數設置

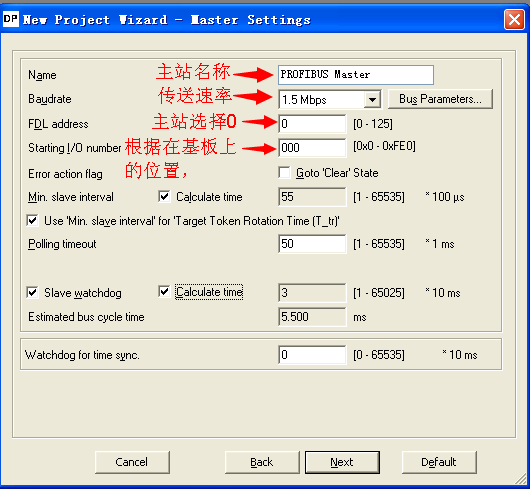

填寫主站名稱、傳送速率、站號、插槽位置、下一步（如圖e）；
3) 通訊寄存器設置

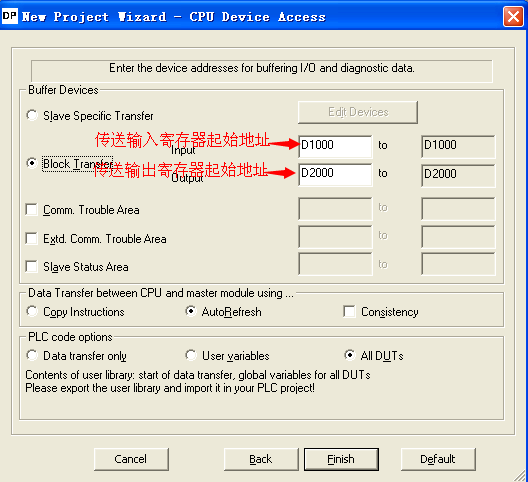

設置輸入輸出寄存器起始地址，設置完成(如圖f)

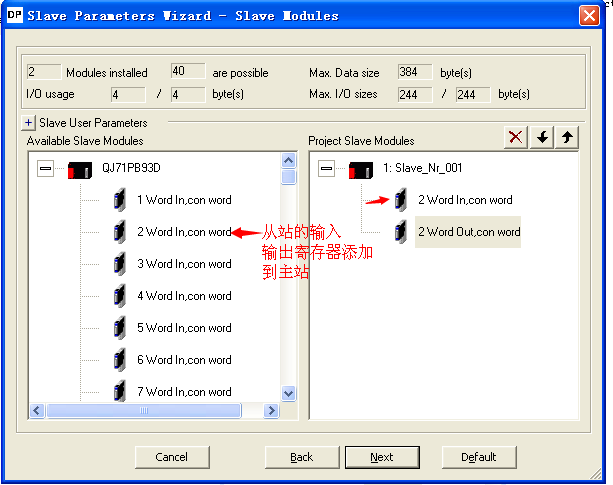

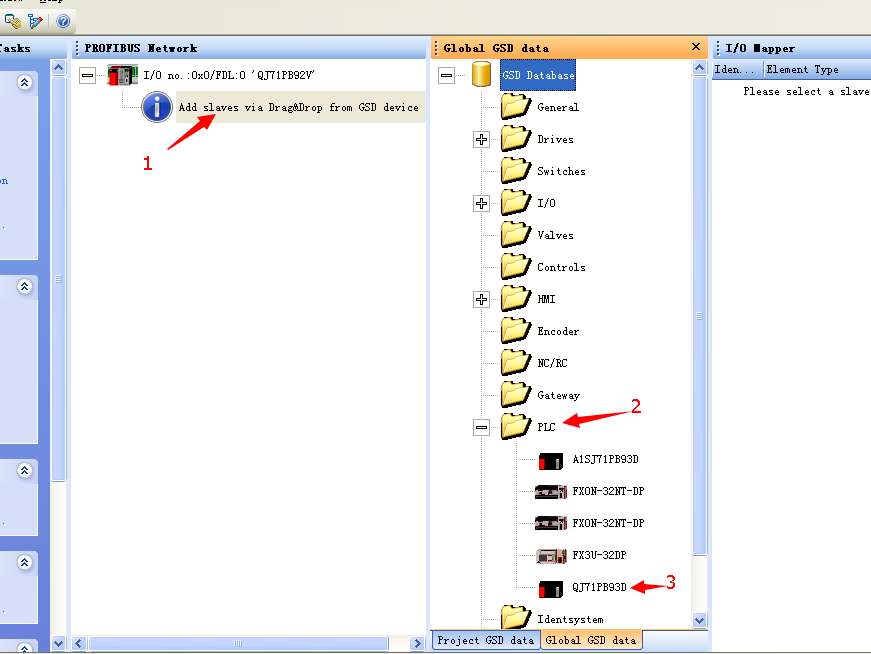

1、單擊添加從站→2、單擊PLC展開→3、雙擊QJ71PB93D(如圖g），
4) 添加從站

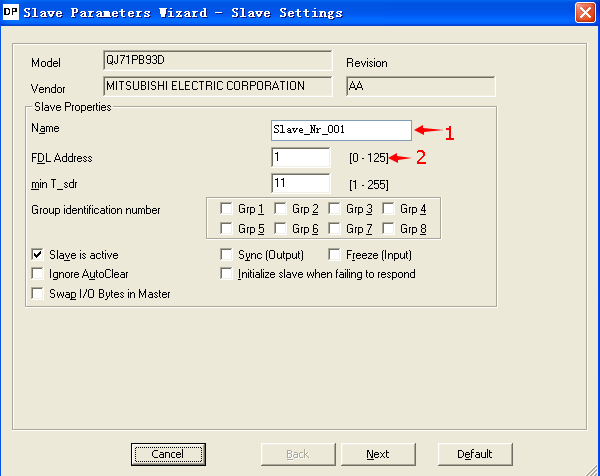

1、從站名稱，2、從站站號，如圖h，將從站寄存器添加到主站。
圖c 圖d
圖e 圖f
圖g 圖h
? QJ71PB93D的參數設置：
1) 添加模塊

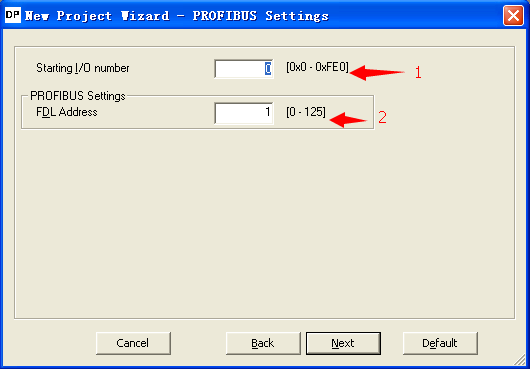

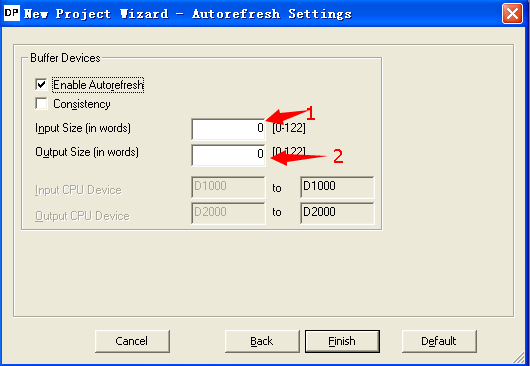

1、新建→2、選擇型號QJ71PB93D→3、下一步，如圖j，插槽位置、填寫從站站號，（如圖k）填寫從站輸入輸出寄存器數。
圖i 圖j
圖k

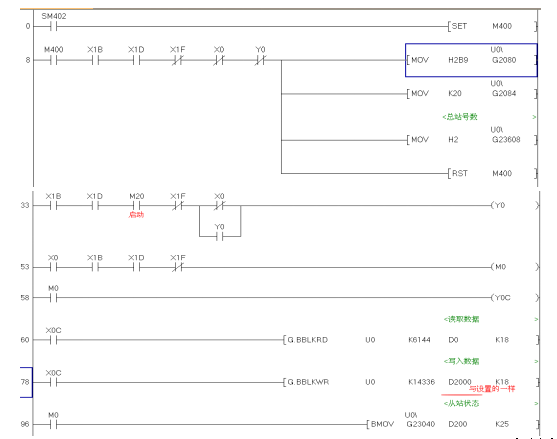

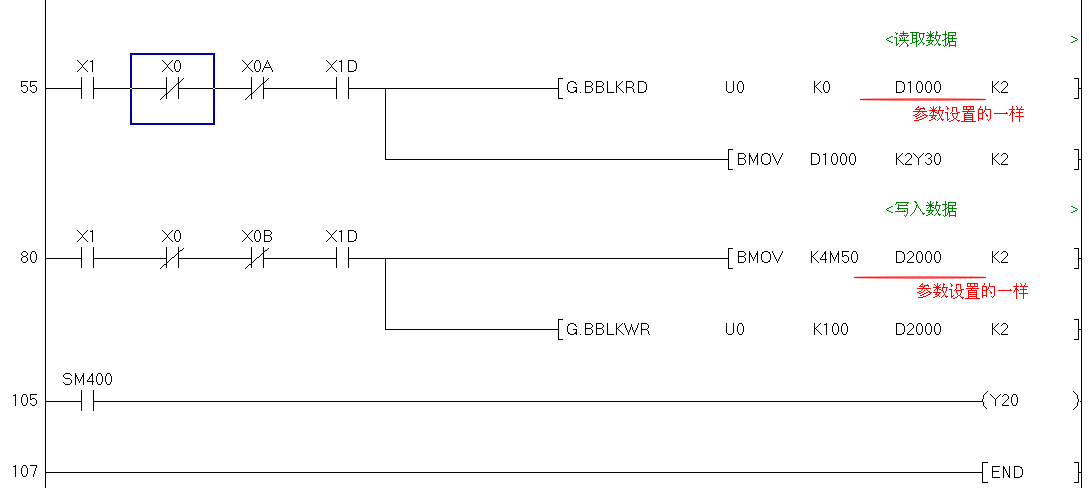

主站QJ71PB92V的程序：把主站要傳送給從站的數據寫進D2000-D2017，讀取從站的數據在D0。

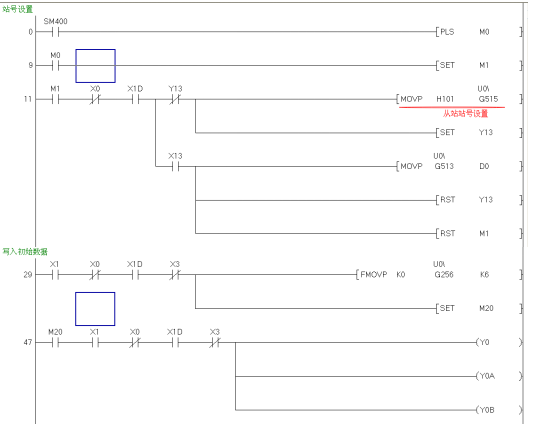

從站QJ71PB93D的程序：把寫給主站的數據寫進D2000-D2001，讀取主站的數據在D1000-D1001，
