三菱Q系列中繼端子排A6TBXY36和專用電纜AC10TB使用方法【附帶接線圖紙】

點擊：28081 日期：2015-12-01 選擇字號：小 中 大

    海藍機電客戶經常會問到一些關于A6TBXY36的問題 ，比如該端子排和什么模塊一起使用，內部接線圖是怎樣的等等。為了能解決大家疑惑，海藍機電將和大家一起分享關于A6TBXY36的作用、內部接線圖，以及配套的連接電纜的選型。

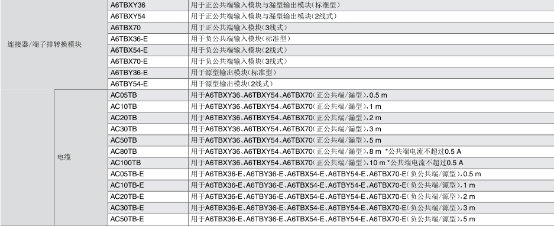

A6TBXY36是三菱PLC Q系列輸入輸出模塊的中繼端子排。主要應用于正公共端輸入模塊和漏型輸出模塊，且配合專用電纜AC10TB（1米）一起使用。如下圖所示：

      海藍機電

三菱Q系列16點輸入或者輸出模塊都是端子排型，可以直接使用。而32點和64點的是連接器型，不能直接擰螺絲，需要外加中繼端子排使用。

   海藍機電             海藍機電

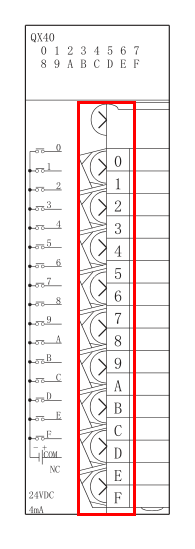

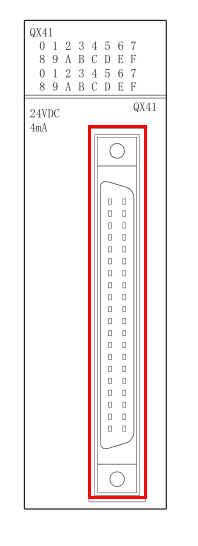

           端子排型                                    連接器型

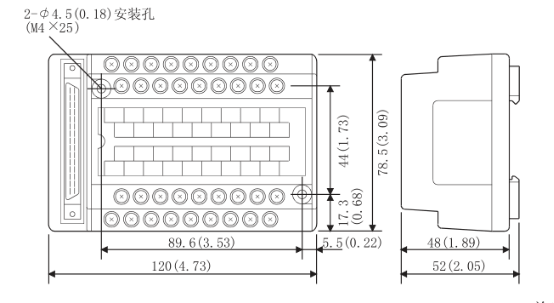

n A6TBXY36外形尺寸圖

       海藍機電

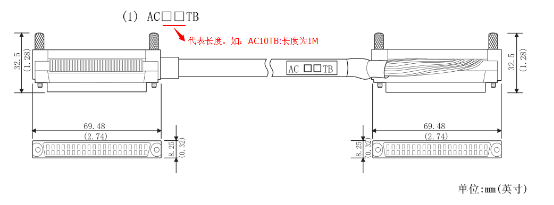

n 專用電纜尺寸圖

      海藍機電

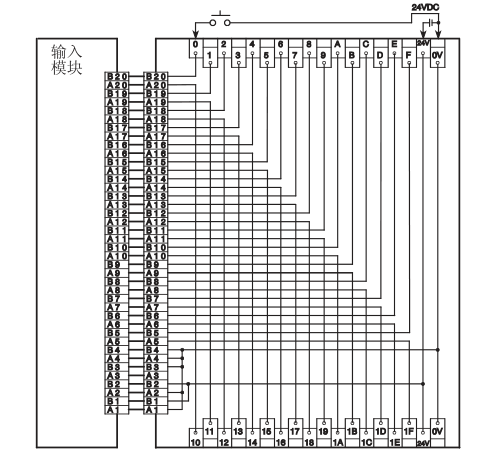

n A6TBXY36內部接線圖

       海藍機電


深圳海藍機電15年專業從事原裝進口三菱plc、三菱變頻器、三菱觸摸屏、三菱伺服電機,機器人等三菱代理，備有現貨庫存達2000多種，只做原裝正品,不僅為您提供貨期最快捷的產品,更注重為您提供準確的現場技術服務！
本文原創自：深圳市海藍機電設備有限公司，如果你對三菱其他產品應用案例感興趣請閱讀我們的文章：http://www.hfjjjyb.com.cn/articles/share.html
